Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / Sistemas Complementarios De SujeciÓn / Sistema De ClasificaciÓn De Ocupantes / Diagrama Del Sistema

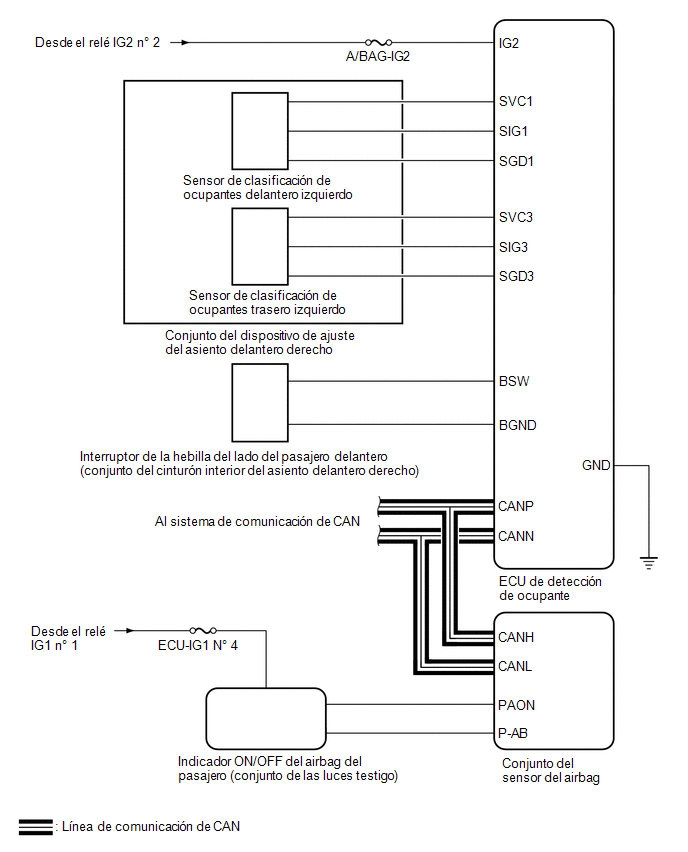

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

ECU transmisora

(Transmisor)

ECU de recepción

Señal

Método de comunicación

Conjunto del sensor del airbag

ECU de detección de ocupantes
  • Señal de detección de colisión
  • Señal de aceleración

CAN

ECU de control de derrape (conjunto del actuador del freno)

ECU de detección de ocupantes
  • Señal de velocidad del vehículo

ECU de detección de ocupantes

Conjunto del sensor del airbag
  • Señal de fallo del sistema de clasificación de ocupantes
  • Señal de error de punto cero del sistema de clasificación de ocupantes
  • Señal de estado de ocupante para el pasajero delantero
  • Señal de estado del interruptor de la hebilla del pasajero delantero
UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE - - ILUSTRACIÓN *1 - SENSOR DE ACELERACIÓN ...

DescripciÓn Del Sistema
DESCRIPCIÓN DEL SISTEMA INFORMACIÓN GENERAL (a) La ECU de detección de ocupantes calcula el peso de un ocupante sobre la base de las señales recibidas de los 2 sensores de ...
