TERMINALES DE LA ECU

TERMINALES DE LA ECU

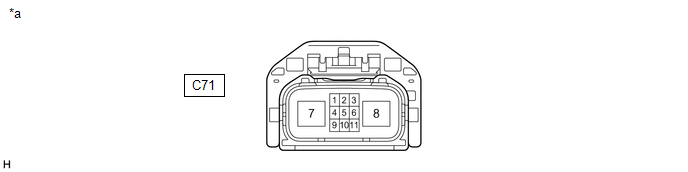

*a

Componente sin mazo de cables conectado

(Conjunto del engranaje de la servodirección de cremallera y piñón)

-

-

OBSERVACIÓN:

No. de terminal (símbolo)

Descripción del terminal

C71-4 (IG)

Fuente de alimentación IG

C71-7 (PGND)

masa de la alimentación

C71-8 (PIG)

fuente de alimentación

C71-10 (CANH)

Línea de comunicación CAN

C71-11 (CANL)

Línea de comunicación CAN

REVISE EL CONECTOR DEL LADO DEL MAZO DE CABLES

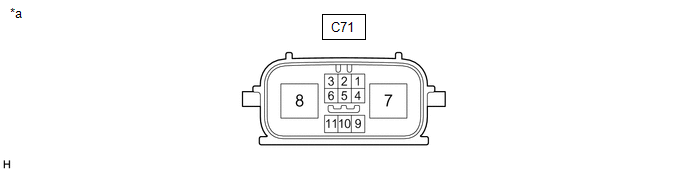

*a

Vista delantera del conector del mazo de cables

(al conjunto del engranaje de cremallera y piñón de la servodirección)

-

-

(a) Desconecte el conjunto del engranaje de la servodirección de cremallera y piñón C71.

(b) Mida la tensión y la resistencia según los valores de la siguiente tabla.

N
