TERMINALES DE LA ECU
SENSOR DE SUPERVISION DE PUNTO CIEGO DERECHO (MAESTRO)
No. de terminal (Simbolo) |
Color del cableado | Descripcion del terminal | Condicion | Condicion especificada |
---|---|---|---|---|
W5-4 (OMIR) - W5-10 (BRGD) |
R - W-B | Fuente de alimentacion del indicador derecho del espejo retrovisor exterior |
Indicador del espejo retrovisor exterior derecho iluminado |
3.5 a 9.5 V |
El indicador del espejo retrovisor exterior derecho parpadea |
Varia entre 0 y 9.5 V | |||
Indicador del espejo retrovisor exterior derecho no iluminado |
Inferior a 1 V | |||
W5-5 (BRB) - W5-10 (BRGD) |
B - W-B | Fuente de alimentacion IG | Interruptor del motor desactivado | Inferior a 1 V |
Interruptor del motor activado (IG) | De 11 a 14 V | |||
W5-10 (BRGD) - Masa de la carroceria | W-B - Masa de la carroceria | Masa |
Siempre | Por debajo de 1 V |

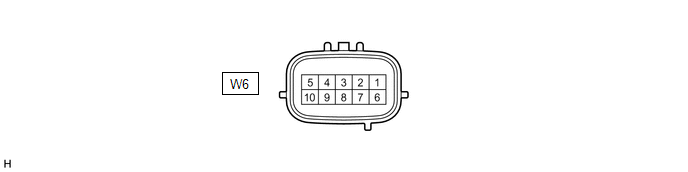

SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO (SECUNDARIO)
No. de terminal (Simbolo) |
Color del cableado | Descripcion del terminal | Condicion | Condicion especificada |
---|---|---|---|---|
W6-3 (BUZ) - W6-10 (BLGD) |
W - W-B | Senal de funcionamiento del avisador acustico RCTA (avisador acustico de supervision de punto ciego) |
Avisador acustico RCTA (avisador acustico de supervision de punto ciego) sin sonar | 11 a 14 V |
Avisador acustico RCTA (avisador acustico de supervision de punto ciego) sonando |
Varia entre 0 y 14 V | |||
W6-4 (OMIL) - W6-10 (BLGD) |
R - W-B | Fuente de alimentacion del indicador izquierdo del espejo retrovisor exterior |
Indicador del espejo retrovisor exterior izquierdo iluminado |
3.5 a 9.5 V |
El indicador del espejo retrovisor exterior izquierdo parpadea |
Varia entre 0 y 9.5 V | |||
Indicador del espejo retrovisor exterior izquierdo no iluminado |
Inferior a 1 V | |||
W6-5 (BLB) - W6-10 (BLGD) |
B - W-B | Fuente de alimentacion IG | Interruptor del motor desactivado | Inferior a 1 V |
Interruptor del motor activado (IG) | De 11 a 14 V | |||
W6-10 (BLGD) - Masa de la carroceria | W-B - Masa de la carroceria | Masa |
Siempre | Inferior a 1 V |
