Componentes

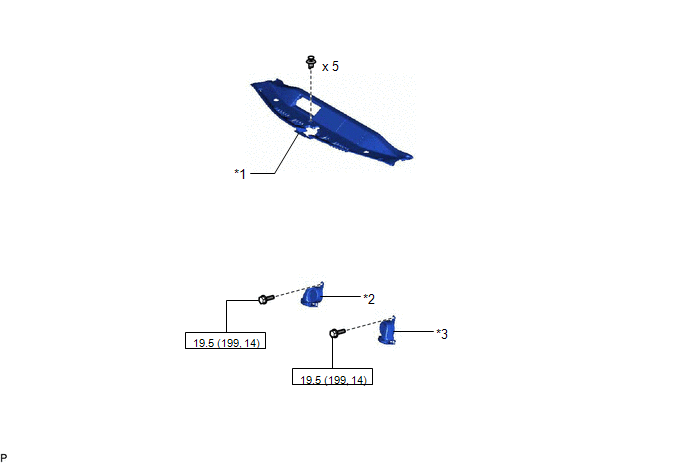

COMPONENTES
ILUSTRACIÓN
|
*1 | SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO |
*2 | CONJUNTO DEL CLAXON DE TONOS AGUDOS |
|
*3 | CONJUNTO DEL CLAXON DE TONOS BAJOS |
- | - |
 |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. QUITE EL SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO
Haga clic aquí

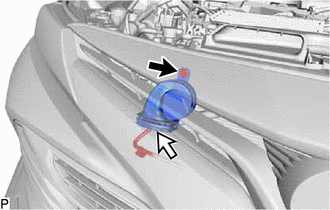

2. EXTRAIGA EL CONJUNTO DEL CLAXON DE TONOS AGUDOS.
| (a) Extraiga el perno. |
|
(b) Desconecte el conector y extraiga el conjunto del claxon de tonos agudos.

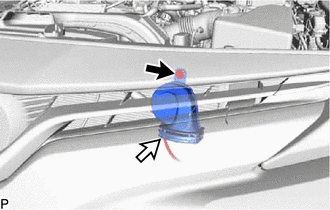

3. EXTRAIGA EL CONJUNTO DEL CLAXON DE TONOS BAJOS
| (a) Extraiga el perno. |
|
(b) Desconecte el conector y extraiga el conjunto del claxon de tonos bajos.
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CLAXON DE TONOS AGUDOS

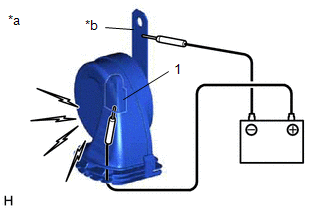

| (a) Aplique tensión de la batería y compruebe el funcionamiento del conjunto del claxon de tonos agudos de acuerdo con la tabla siguiente. OK:
Si el resultado no es el especificado, reemplace el conjunto del claxon de tonos agudos. |
|
2. INSPECCIONE EL CONJUNTO DEL CLAXON DE TONOS BAJOS

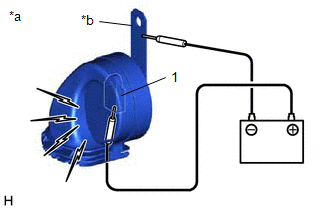

| (a) Aplique tensión de la batería y compruebe el funcionamiento del conjunto del claxon de tonos bajos de acuerdo con la tabla siguiente. OK:
Si el resultado no es el especificado, sustituya el conjunto del claxon de tonos bajos. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL CLAXON DE TONOS BAJOS
(a) Conecte el conector.
(b) Coloque el conjunto del claxon de tonos bajos con el perno.
Torque:
19.5 N·m {199 kgf·cm, 14 ft·lbf}
2. COLOQUE EL CONJUNTO DEL CLAXON DE TONOS AGUDOS.
(a) Conecte el conector.
(b) Instale el conjunto del claxon de tonos agudos con el perno.
Torque:
19.5 N·m {199 kgf·cm, 14 ft·lbf}
3. INSTALE EL SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO
Haga clic aquí .gif)
