InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL RELÉ DEL CLAXON
|

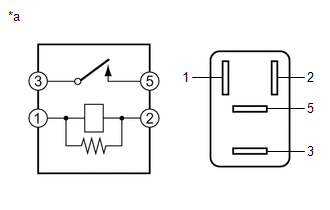

*a | Componente sin mazo de cables conectado (Relé HORN) |
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
3 - 5 | Tensión de la batería no aplicada entre los terminales 1 y 2 |
10 kΩ o superior |
|
3 - 5 | Tensión de la batería aplicada entre los terminales 1 y 2 |
Inferior a 1 Ω |
Si el resultado no es el especificado, sustituya el relé HORN.
