EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sensor de control automático de las luces.
Procedimientos necesarios después de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 1
Haga clic aquí
3. EXTRAIGA EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR
Haga clic aquí
5. EXTRAIGA EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES

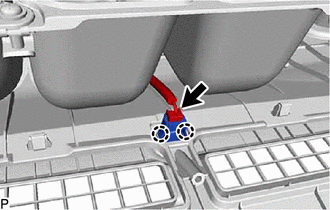

(a) Desconecte el conector. |
|
(b) Desenganche las 2 garras y extraiga el sensor de control automático de luces.
Montaje
MONTAJE PROCEDIMIENTO 1. COLOQUE EL SUBCONJUNTO DEL EMBRAGUE DEL COJINETE CENTRAL DEL MOTOR DE ARRANQUE
(a) Aplique grasa para altas temperaturas en los 3 engranajes planetarios, los 3 ejes del engranaje planetario y en la palanca del engranaje impulsor.
Grasa para altas temperatu ...
Desmontaje
DESMONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
PROCEDIMIENTO 1. EXTRAIGA LA BOMBILLA DE LA LUZ DE MARCHA ATRÁS (para la luz ...
