COMPONENTES

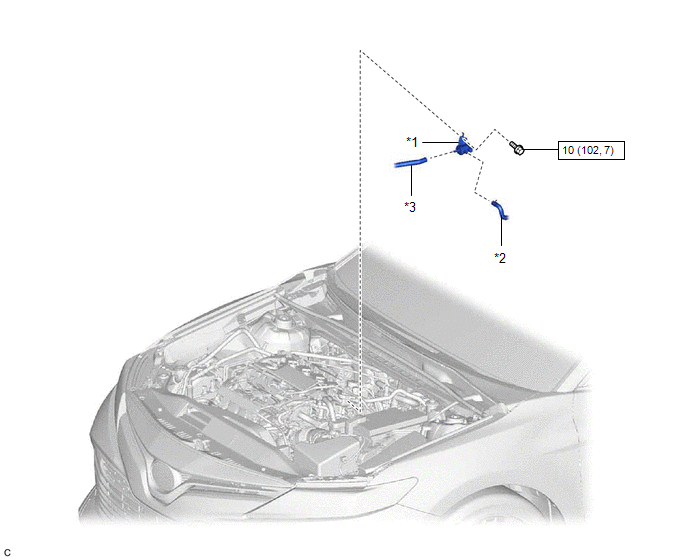

ILUSTRACION
|
*1 | VALVULA DE PURGA (VSV DE PURGA) |
*2 | MANGUERA DE ALIMENTACION DE VAPOR DE COMBUSTIBLE NO. 1 |
|
*3 | MANGUERA DE ALIMENTACION DE VAPOR DE COMBUSTIBLE NO. 2 |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
