EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del cuerpo de la mariposa con motor.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Inspeccion posterior a la reparacion |
|
|
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui .gif)
PROCEDIMIENTO
1. DRENE EL REFRIGERANTE DE MOTOR
Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
3. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

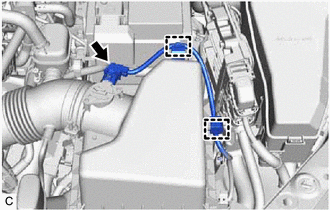

| (a) Desconecte el conector del subconjunto del medidor del caudal de masa de aire. |
|
(b) Desenganche las 2 abrazaderas del mazo de cables.

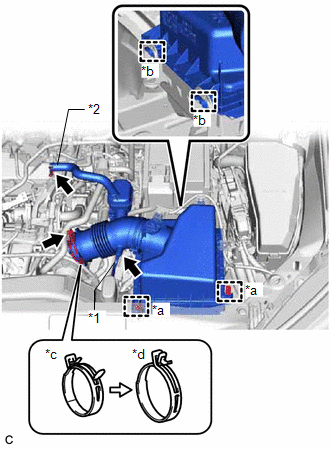

| (c) Desconecte la manguera de vacio de la manguera del depurador de aire. |
|
(d) Deslice el clip y desconecte la manguera de ventilacion No. 2 del subconjunto de la tapa de la culata.
(e) Desenganche las 2 abrazaderas de la tapa del depurador de aire.
(f) Desenganche las 2 guias y extraiga el subconjunto de la tapa del depurador de aire del subconjunto de la caja del depurador de aire.
(g) Bloquee el clip de la manguera y extraiga la tapa del depurador de aire con la manguera del depurador de aire del conjunto del cuerpo de la mariposa con motor.
4. EXTRAIGA EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR

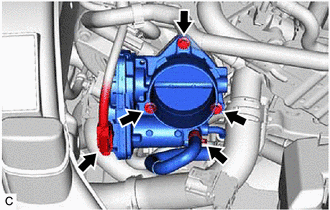

| (a) Desconecte el conector del conjunto del cuerpo de la mariposa con motor. |
|
(b) Deslice el clip y desconecte la manguera de derivacion de agua No. 6 del conjunto del cuerpo de la mariposa con motor.
(c) Utilice una llave de cubo 8 mm para extraer los 3 pernos y separe el conjunto del cuerpo de la mariposa con motor del colector de admision.

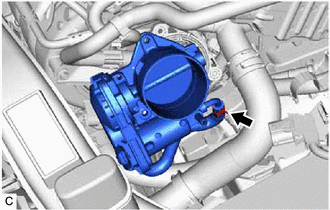

| (d) Deslice el clip y desconecte la manguera de derivacion de agua n° 5 para extraer el conjunto del cuerpo de la mariposa con motor. AVISO: Si el conjunto del cuerpo de la mariposa con motor ha sido golpeado o se ha caido, reemplacelo. |
|
5. EXTRAIGA LA JUNTA DEL CUERPO DE LA MARIPOSA

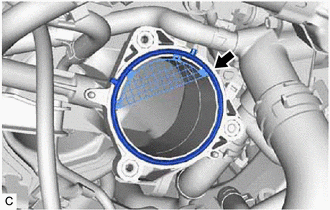

| (a) Extraiga la junta del cuerpo de la mariposa del colector de admision. |
|
