SUSTITUCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del filtro de combustible.
Procedimientos necesarios despues de extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
|
Sustitucion de la bomba de combustible |
Inspeccion posterior a la reparacion |
|
|
ADVERTENCIA:
.png)
.png)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui .gif)
2. EXTRAIGA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE
Haga clic aqui
3. EXTRAIGA LA BOMBA DE COMBUSTIBLE
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para baja presion)
Haga clic aqui
5. EXTRAIGA EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para alta presion)
Haga clic aqui

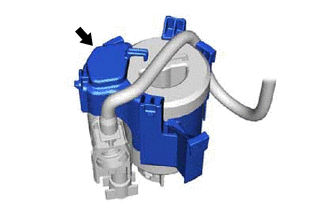

6. EXTRAIGA EL SOPORTE DE ASPIRACION DE COMBUSTIBLE NO. 1
| (a) Extraiga el soporte de aspiracion de combustible n° 1 del filtro de combustible. |
|
7. COLOQUE EL SOPORTE DE ASPIRACION DE COMBUSTIBLE NO. 1
(a) Coloque el soporte de aspiracion de combustible n° 1 en el filtro de combustible.
8. INSTALE EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para alta presion)
Haga clic aqui
9. INSTALE EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para baja presion)
Haga clic aqui
10. INSTALE LA BOMBA DE COMBUSTIBLE
Haga clic aqui
11. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE
Haga clic aqui
12. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui
