INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA BOMBA DE VACÍO
(a) Limpie los orificios de los pernos de instalación del conjunto de la bomba de vacío situados en el subconjunto del alojamiento del árbol de levas y en el subconjunto de la culata.
(b) Cuando utilice un nuevo conjunto de la bomba de vacío:
(1) Aplique aceite de motor hasta que haya instalado las 2 juntas tóricas en un nuevo conjunto de la bomba de vacío.
![]() |
Aceite de motor |
(c) Si vuelve a utilizar el conjunto de la bomba de vacío:

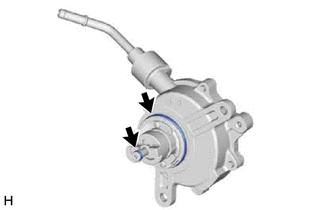

(1) Aplique aceite de motor a 2 juntas tóricas nuevas e instálelas en el conjunto de la bomba de vacío.
![]() |
Aceite de motor |
(d) Aplique aceite de motor a la superficie interior del orificio de instalación.

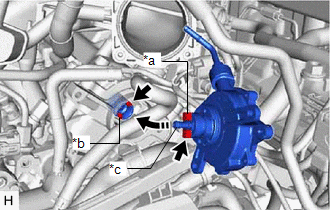

(e) Instale provisionalmente el conjunto de la bomba de vacío de manera que el tubo de lubricación quede fijado en el orificio del árbol de levas, y que los dientes de acoplamiento se coloquen en la ranura del árbol de levas. AVISO:
|
|

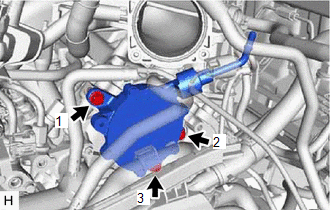

(f) Instale el conjunto de la bomba de vacío con 3 pernos nuevos. Torque: 21 N·m {214 kgf·cm, 15 ft·lbf} AVISO:
|
|
2. CONECTE EL TUBO DE VENTILACIÓN

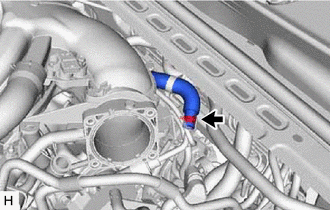

(a) Conecte el tubo de aireación al conjunto de la bomba de vacío y deslice el clip para fijarla. |
|
3. INSTALE EL CABLE DEL MOTOR

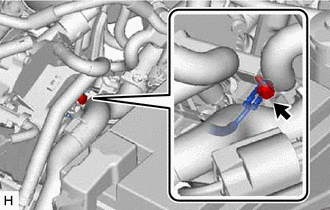

(a) Instale el cable de masa con el perno. Torque: 10 N·m {102 kgf·cm, 7 ft·lbf} |
|
(b) Instale el cable del motor con los 2 pernos. Torque: 10 N·m {102 kgf·cm, 7 ft·lbf} |
|
4. INSTALE EL PUNTAL DE LA CÁMARA DE COMPENSACIÓN NO. 2

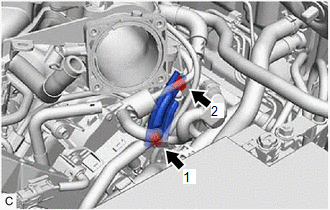

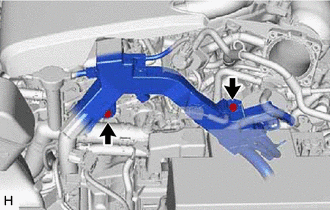

(a) Instale el puntal de la cámara de compensación n° 2 con los 2 pernos en el orden que se muestra en la ilustración. Torque: 21 N·m {214 kgf·cm, 15 ft·lbf} |
|
5. INSTALE EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR
Haga clic aquí
6. COMPRUEBE EL FUNCIONAMIENTO DE LA BOMBA DE VACÍO
Haga clic aquí.
