EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR
Haga clic aquí. .gif)
2. EXTRAIGA EL PUNTAL DE LA CÁMARA DE COMPENSACIÓN N.° 2
Haga clic aquí
3. SEPARE EL CABLE DEL MOTOR

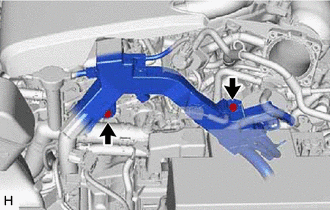

| (a) Extraiga los 2 pernos y separe el cable del motor. |
|

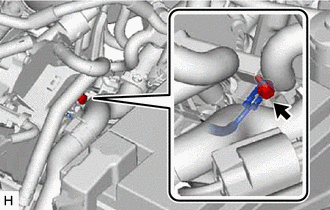

| (b) Extraiga el perno y separe el cable de masa. |
|
4. DESCONECTE TUBO DE VENTILACIÓN

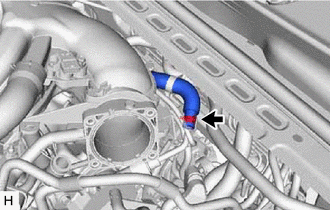

| (a) Deslice el clip y desconecte el tubo de aireación del conjunto de la bomba de vacío. |
|
5. EXTRAIGA EL CONJUNTO DE LA BOMBA DE VACÍO

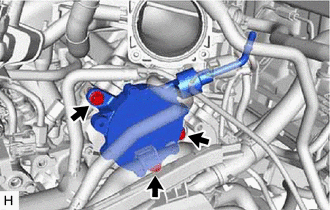

| (a) Extraiga los 3 pernos y el conjunto de la bomba de vacío del conjunto del motor. |
|

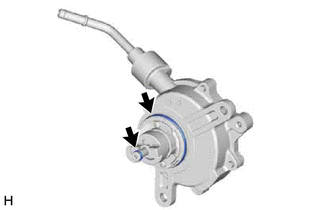

| (b) Extraiga las 2 juntas tóricas del conjunto de la bomba de vacío. |
|
