INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLEROS

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

3. COMPROBACIÓN DEL FUNCIONAMIENTO

(a) Deslice el clip y desconecte el tubo de aireación del conjunto de la bomba de vacío.

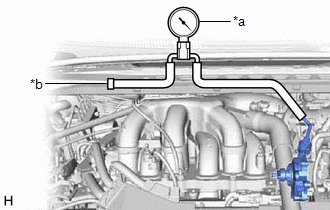

(b) Conecte la manguera del manómetro de vacío al conjunto de la bomba de vacío.

*a

Manómetro de vacío

*b

Tapón

(c) Arranque el motor y caliéntelo durante más de 2 minutos.

(d) Con el motor al ralentí, compruebe el vacío del conjunto de la bomba de vacío.

Presión estándar:

Más de 86.7 kPa (650 mmHg, 25.6 Hg.pulg.)

OBSERVACIÓN:

Si el resultado no es el especificado, sustituya el conjunto de la bomba de vacío.

(e) Extraiga el manómetro de vacío del conjunto de la bomba de vacío.

(f) Conecte el tubo de aireación al conjunto de la bomba de vacío y deslice el clip para fijarla.

4. INSTALE EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

5. INSTALE EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLEROS

Haga clic aquí
