EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la bujía de encendido.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Articulación |
---|---|---|---|
| Inspección posterior a la reparación |
|
|
AVISO:
Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA BOBINA DE ENCENDIDO
Haga clic aquí

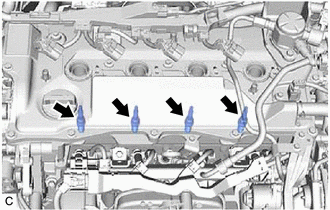

3. EXTRAIGA LA BUJÍA
(a) Extraiga las 4 bujías del subconjunto de la culata. AVISO: Si la bujía ha recibido algún golpe o se ha caído, reemplácela. OBSERVACIÓN: Disponga las piezas extraídas en el orden correcto. |
|
