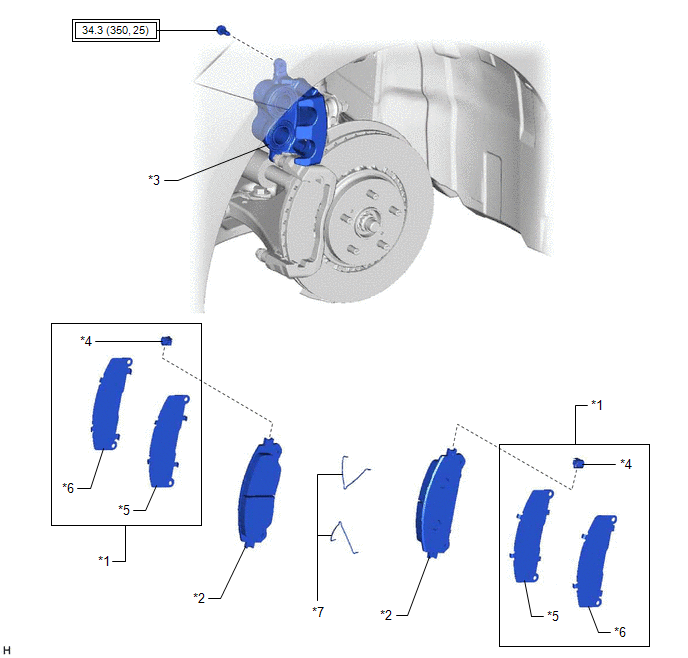

COMPONENTES
ILUSTRACIÓN
|
*1 | KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO |
*2 | PASTILLA DEL FRENO DE DISCO DELANTERO |
|
*3 | CONJUNTO DEL CILINDRO DEL FRENO DE DISCO DELANTERO |
*4 | PLACA INDICADORA DE DESGASTE DE LAS PASTILLAS DEL DISCO DE FRENO DELANTERO |
|
*5 | CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO No. 1 |
*6 | CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO NO. 2 |
|
*7 | MUELLE ANTICHIRRIDO |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ExtracciÓnPérdida de comunicación con LIN de la ECU del limpiaparabrisas (B1245)
DESCRIPCIÓN La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) y el conjunto del motor del limpiaparabrisas a través de la comunicación LIN. La ECU principal de la carrocería (ECU de la carrocería de red múltiplex) almacena este DTC si la comunicación es anómala. ...
Fallo del sensor del angulo de direccion (C1626)
DESCRIPCION Este DTC se memoriza si el controlador
de la camara de television y el conjunto de la camara de television trasera
reciben una senal a traves del sistema de comunicacion CAN procedente del sensor
de direccion que indica una averia interna. Controlador de la camara de
television
...
Desmontaje
DESMONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Siga el mismo procedimiento en los lados izquierdo y derecho.
El procedimiento que se explica a continuación corresponde al lado izquierdo.
PROCEDIMIENTO 1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí
2. SEPARE EL CONJU ...
