Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO

Haga clic aquí

3. EXTRAIGA EL TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

4. EXTRAIGA EL DISCO TRASERO

Haga clic aquí

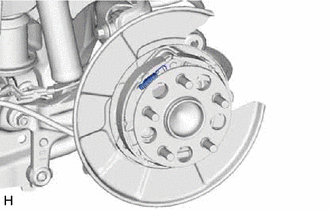

5. EXTRAIGA EL MUELLE DE TENSIÓN DE RETORNO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO (para la parte delantera)

(a) Extraiga el muelle de tensión de retorno de la zapata del freno de estacionamiento.

6. EXTRAIGA EL MUELLE DE TENSIÓN DE RETORNO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO (para la parte trasera)

(a) Extraiga el muelle de tensión de retorno de la zapata del freno de estacionamiento.

7. EXTRAIGA EL TIRANTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

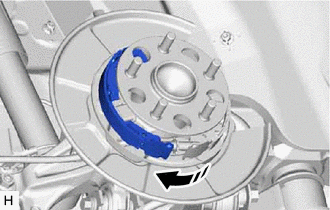

(a) Tire del conjunto de la zapata n° 1 del freno de estacionamiento hacia la parte delantera del vehículo con la mano tal como se muestra en la ilustración.

(b) Retire la torreta de la zapata del freno de estacionamiento.

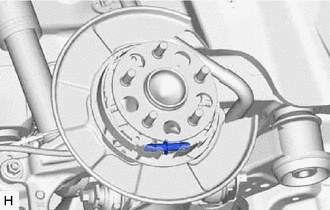

8. EXTRAIGA EL MUELLE DE TENSIÓN DE RETORNO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO (para el lado inferior)

(a) Extraiga el muelle de tensión de retorno de la zapata del freno de estacionamiento.

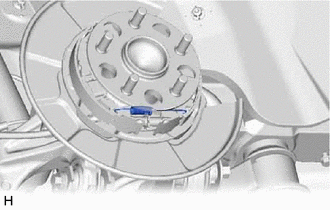

9. EXTRAIGA EL JUEGO DE TORNILLOS DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

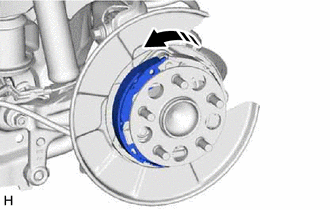

(a) Tire del conjunto de la zapata n° 1 del freno de estacionamiento hacia la parte delantera del vehículo con la mano tal como se muestra en la ilustración.

(b) Extraiga el juego de tornillos de ajuste de la zapata del freno de estacionamiento.

10. EXTRAIGA EL CONJUNTO DE LA ZAPATA 1 DEL FRENO DE ESTACIONAMIENTO N° 1 (para el lado delantero)

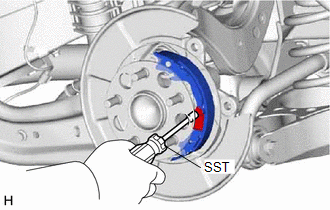

(a) Utilice la SST para extraer el muelle de retención de la zapata del freno de estacionamiento y el conjunto de la zapata del freno de estacionamiento n° 1.

SST: 09718-00011

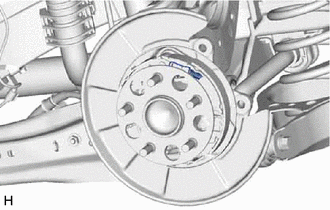

11. EXTRAIGA EL PASADOR DEL MUELLE DE RETENCIÓN DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO (para la parte delantera)

(a) Extraiga el pasador del muelle de retención de la zapata del freno de estacionamiento.

12. EXTRAIGA EL CONJUNTO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO N° 1 (para el lado trasero)

(a) Utilice la SST para extraer el muelle de retención de la zapata del freno de estacionamiento y el conjunto de la zapata del freno de estacionamiento n° 1.

SST: 09718-00011

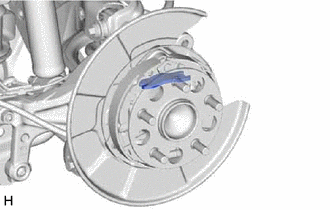

13. EXTRAIGA LA PALANCA DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

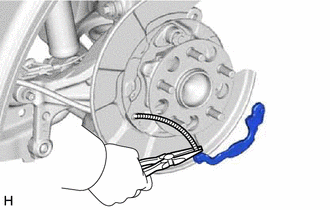

(a) Con unos alicates de punta de aguja, extraiga el balancín de la zapata del freno de estacionamiento del conjunto del cable del freno de estacionamiento n° 3.

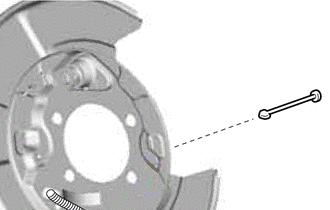

14. EXTRAIGA EL PASADOR DEL MUELLE DE RETENCIÓN DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO (para la parte trasera)

(a) Desconecte el cable del sensor de control de derrape.

Haga clic aquí

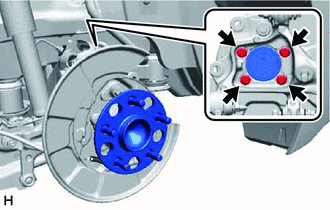

(b) Retire los 4 pernos y el conjunto del cubo y el cojinete del eje trasero del subconjunto del soporte del eje trasero.

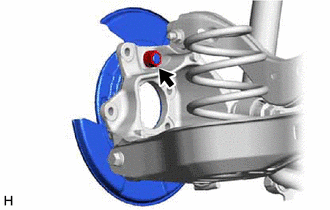

(c) Extraiga la tuerca y separe la placa de apoyo del subconjunto del soporte del eje trasero.

AVISO:

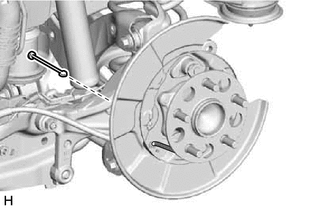

Utilice un cable o una herramienta similar para evitar que ella placa de apoyo quede colgando del conjunto del cable del freno de estacionamiento n° 3.

(d) Extraiga el muelle de retención de la zapata del freno de estacionamiento de la placa de apoyo.

Componentes
COMPONENTES ILUSTRACIÓN *1 CONJUNTO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO N° 1 *2 TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO *3 JUEGO D ...

InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. MIDA EL DIÁMETRO INTERIOR DEL DISCO DEL FRENO (a) Mida el diámetro interior del disco trasero con un medidor de tambor del freno o una herramienta equivalente. ...
