COMPONENTES

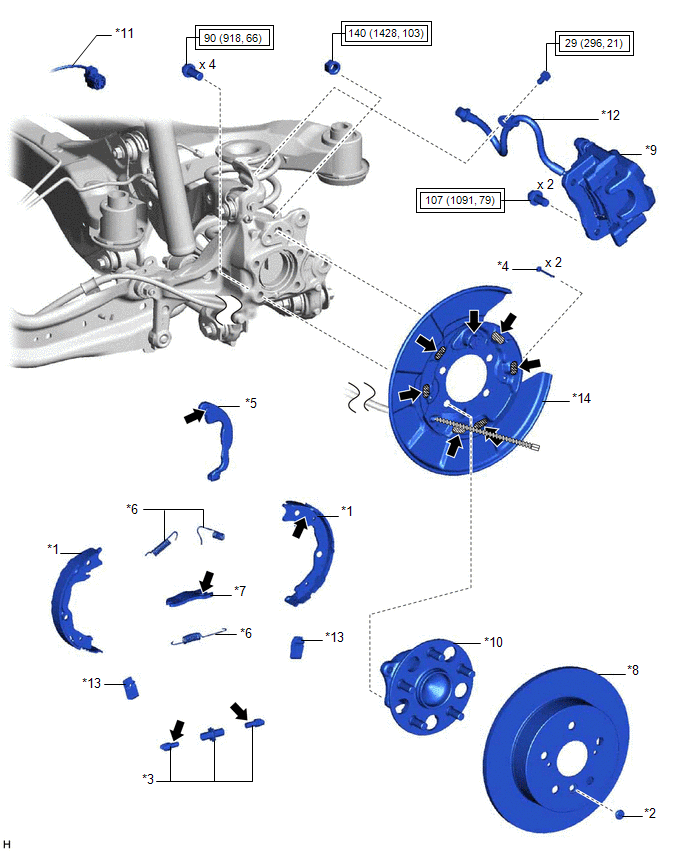

ILUSTRACIÓN
*1 | CONJUNTO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO N° 1 |
*2 | TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO |
*3 | JUEGO DE TORNILLOS DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO |
*4 | PASADOR DE MUELLE DE RETENCIÓN DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO |
*5 | PALANCA DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO |
*6 | MUELLE DE TENSIÓN DE RETORNO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO |
*7 | TORRETA DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO |
*8 | DISCO TRASERO |
*9 | CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO |
*10 | CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO |
*11 | CABLE DEL SENSOR DE CONTROL DE DERRAPE |
*12 | MANGUERA FLEXIBLE TRASERA |
*13 | MUELLE DE RETENCIÓN DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO |
*14 | PLACA DE APOYO |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
Grasa para altas temperaturas |
