INSPECCIÓN

PROCEDIMIENTO

1. MIDA EL DIÁMETRO INTERIOR DEL DISCO DEL FRENO

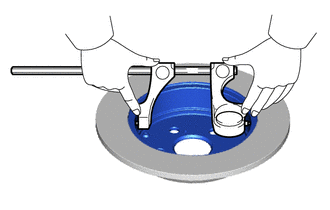

(a) Mida el diámetro interior del disco trasero con un medidor de tambor del freno o una herramienta equivalente.

Diámetro interior estándar:

173 mm (6.81 pulg.)

Diámetro interior máximo:

174 mm (6.85 pulg.)

Si el diámetro interior supera el valor máximo, sustituya el disco trasero.

2. COMPRUEBE EL GROSOR DEL FORRO DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

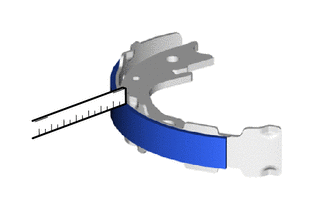

(a) Mida con una regla el grosor del forro de la zapata freno de estacionamiento.

Grosor estándar:

3.5 mm (00.138 pulg.)

Grosor mínimo:

1.0 mm (0.0394 pulg.)

Si el grosor del forro es inferior al mínimo o si observa un desgaste desigual considerable, sustituya el conjunto de la zapata del freno de estacionamiento.

AVISO:

Sustituya siempre ambas zapatas de freno, izquierda y derecha, en la misma operación.

3. COMPRUEBE SI EL CONTACTO ENTRE EL DISCO DEL FRENO Y EL FORRO DE LA ZAPATA ES CORRECTO

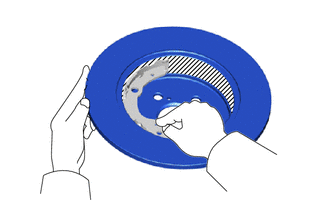

(a) Haga una marca de tiza en la superficie interna del disco trasero y, a continuación, deslice la zapata del freno de estacionamiento en el disco trasero para comprobar el ajuste del revestimiento de la zapata del freno de estacionamiento en el disco trasero.

Si no se produce ningún contacto adecuado entre el disco trasero y el revestimiento de la zapata del freno de estacionamiento, utilice un instrumento de afilado de zapatas o sustituya el conjunto de la zapata del freno de estacionamiento.

AVISO:

  • Sustituya siempre ambas zapatas de freno, izquierda y derecha, en la misma operación.
  • Limpie la marca de tiza tras la inspección.
