COMPONENTES

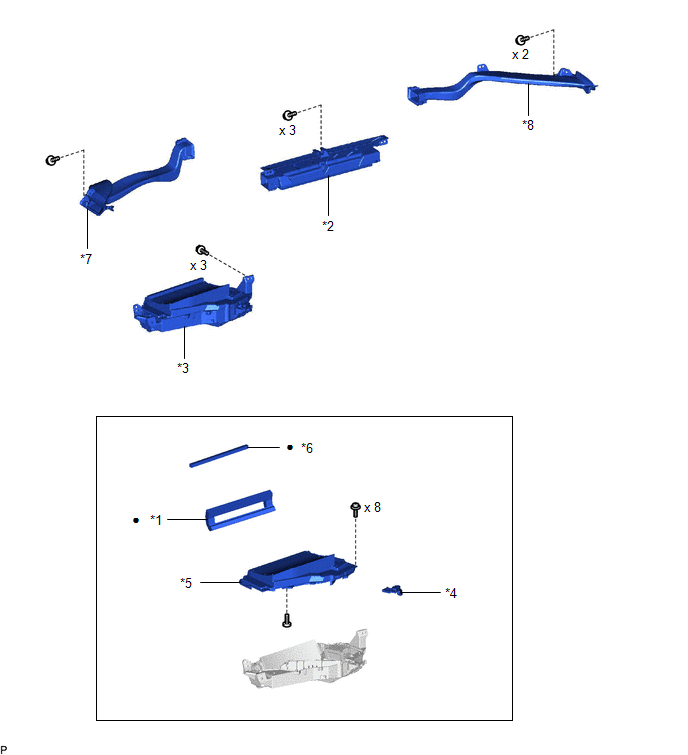

ILUSTRACION
|
*1 | ELEMENTO AMORTIGUADOR DEL VELOCIMETRO DEL MEDIDOR COMBINADO |
*2 | CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR |
|
*3 | SUBCONJUNTO DEL ESPEJO DEL MEDIDOR | *4 | CABLE DEL ESPEJO DEL MEDIDOR |
|
*5 | PLACA DEL ESPEJO DEL MEDIDOR COMBINADO NO. 1 |
*6 | ELEMENTO AMORTIGUADOR DEL VELOCIMETRO DEL MEDIDOR COMBINADO N° 1 |
|
*7 | CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 1 |
*8 | CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2 |
|
? | Pieza no reutilizable | - |
- |
