EXTRACCION
PRECAUCION / AVISO / OBSERVACION
Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben llevar a cabo despues de extraer, instalar o reemplazar piezas durante la instalacion/desmontaje del conjunto del medidor del caudal de masa de aire.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Sustitucion del subconjunto del medidor del caudal de masa de aire |
Inspeccion posterior a la reparacion |
|
|
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE

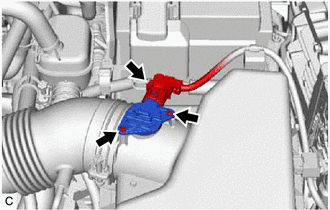

| (a) Desconecte el conector del subconjunto del medidor del caudal de masa de aire. |
|
(b) Extraiga los 2 tornillos y el subconjunto del medidor del caudal de masa de aire del subconjunto de la tapa del depurador de aire.
AVISO:
Si el subconjunto del medidor del caudal de masa de aire ha sido golpeado o se ha caido, reemplacelo.
