INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE

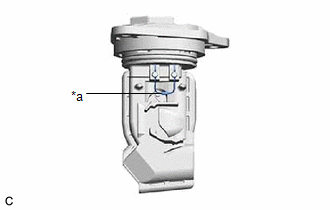

| (a) Compruebe visualmente si existe alguna particula extrana en el sensor de temperatura (termistor) del subconjunto del medidor del caudal de masa de aire de admision que se muestra en la ilustracion. OK: No hay particulas extranas. Si el resultado no es el especificado, limpie el sensor de temperatura del aire de admision (termistor). |
|
(b) Limpie el sensor de temperatura del aire de admision (termistor).
AVISO:
.png)
|
*a | Gas del soplador |
|
*b | 10 mm (0.394 in.) |
|
*c | Sensor de temperatura del aire de admision (termistor) |

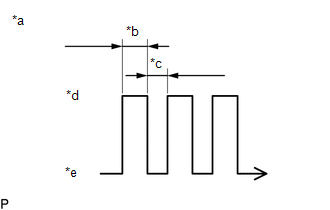

| (1) Con una pistola de aire, limpie el area del sensor de temperatura del aire de admision (termistor) del subconjunto del medidor del caudal de masa de aire al aplicar aproximadamente 10 rafagas de aire intermitentes al area del sensor de temperatura del aire de admision (termistor) a una presion de aproximadamente 392 a 981 kPa (4.0 a 10.0 kgf/cm2, 57 a 142 lb/pulg?). OBSERVACION: Despues de realizar la limpieza, lea el valor del elemento de la lista de datos "Mass Air Flow Sensor" con el Techstream y, si el valor no es el especificado, sustituya el subconjunto del medidor del caudal de masa de aire. |
|

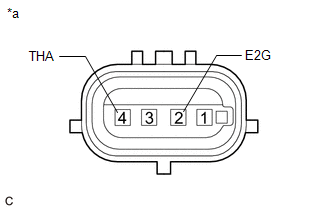

| (c) Compruebe la resistencia del sensor de temperatura del aire de admision (termistor). (1) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, reemplace el subconjunto del medidor del caudal de masa de aire. |
|
