INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

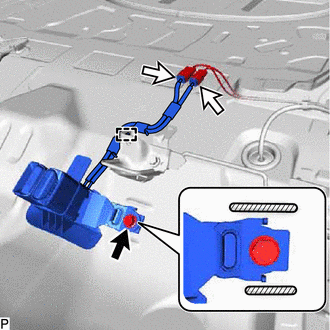

(a) Coloque el conjunto del cinturon de seguridad interior central del asiento trasero izquierdo con el perno.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
AVISO:
No permita que la pieza de anclaje del conjunto del cinturon de seguridad interior central del asiento trasero izquierdo y las piezas sobresalientes de la carroceria del vehiculo se superpongan.
.png) |
Parte saliente |
(b) Enganche la abrazadera.
(c) Conecte los 2 conectores.
2. INSTALE LA PASTILLA INTERIOR DE LA GUARNICION DEL COMPARTIMIENTO DE EQUIPAJES (para asiento de tipo plegable)
Haga clic aqui
.gif)
3. COLOQUE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO (para asiento de tipo plegable)
Haga
clic aqui
4. COLOQUE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
Haga clic aqui
5. COLOQUE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
6. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
7. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
8. COLOQUE EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aqui
