COMPONENTES

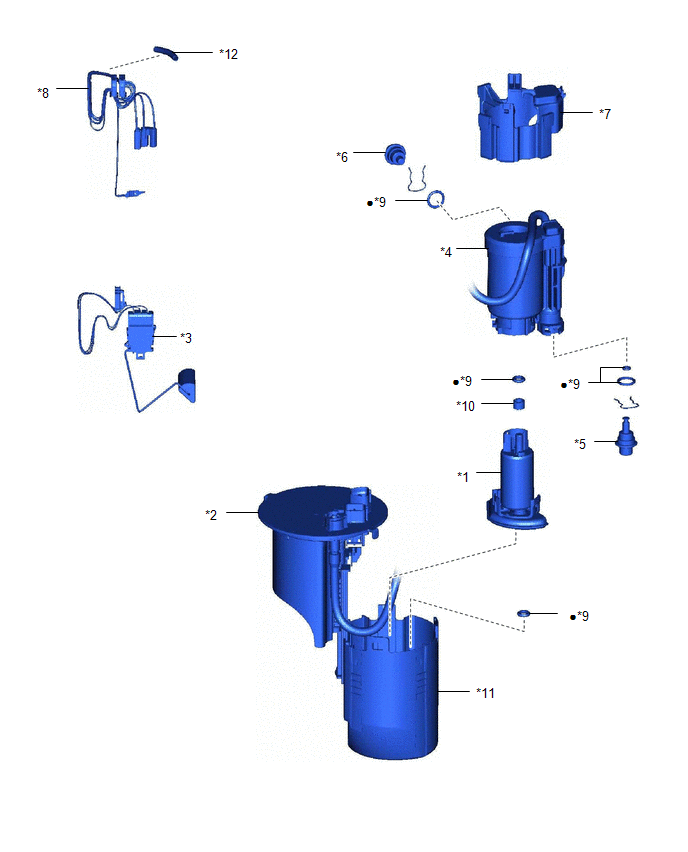

ILUSTRACION
.png)
|
*1 | BOMBA DE COMBUSTIBLE |
*2 | SUBCONJUNTO DE LA PLACA DE ASPIRACION DE COMBUSTIBLE |
|
*3 | CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE |
*4 | FILTRO DE COMBUSTIBLE |
|
*5 | CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para baja presion) |
*6 | CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para alta presion) |
|
*7 | SOPORTE DE ASPIRACION DE COMBUSTIBLE NO. 1 |
*8 | MAZO DE CABLES DE LA BOMBA DE COMBUSTIBLE |
|
*9 | JUNTA TORICA |
*10 | SEPARADOR DE LA BOMBA DE COMBUSTIBLE |
|
*11 | DEPOSITO SECUNDARIO DE COMBUSTIBLE |
*12 | PROTECTOR DEL MAZO DE CABLES |
|
? | Pieza no reutilizable |
- | - |
