Toyota Camry Manual de reparaciones XV70 (2017-2023): SustituciÓn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (mecÁnica Del Motor) / Bloque De Cilindros / SustituciÓn

SUSTITUCIÓN

PROCEDIMIENTO

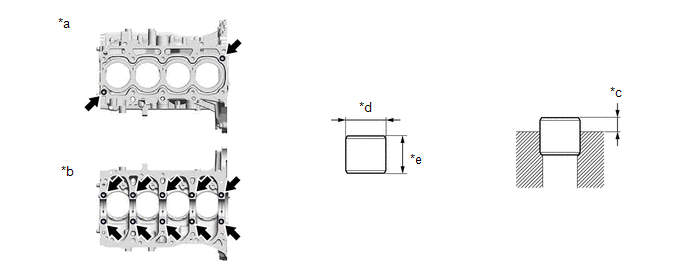

1. SUSTITUYA EL PASADOR DE ANILLO

AVISO:

No es necesario extraer los pasadores de anillo a menos que los vaya a reemplazar.

(a) Extraiga los 12 pasadores de anillo.

(b) Coloque los 12 pasadores de anillo nuevos con un martillo de cabeza de plástico.

*a

Parte superior

*b

Parte inferior

*c

Altura del saliente

*d

14 mm (0.551 pulg.)

*e

12 mm (0.472 pulg.)

-

-

Altura estándar del saliente:

5.0 a 7.0 mm (0.197 a 0.276 pulg.)

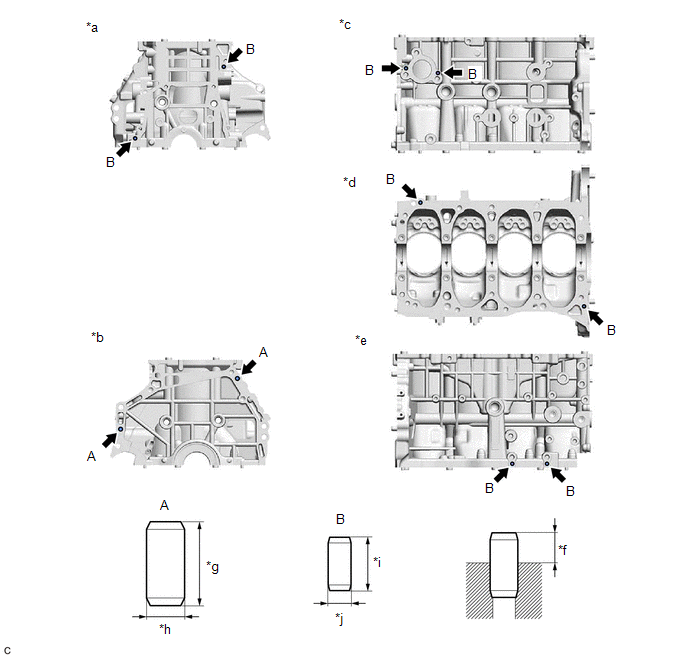

2. REEMPLACE EL PASADOR RECTO

AVISO:

No es necesario extraer los pasadores rectos a menos que los vaya a reemplazar.

(a) Extraiga los 10 pasadores rectos.

(b) Coloque los 10 pasadores rectos nuevos con un martillo de cabeza de plástico.

*a

Parte delantera

*b

Parte trasera

*c

Lado izquierdo

*d

Parte inferior

*e

Lado derecho

*f

Altura del saliente

*g

22 mm (0.866 pulg.)

*h

10 mm (0.394 pulg.)

*i

14 mm (0.551 pulg.)

*j

6.0 mm (0.236 pulg.)

Altura estándar del saliente:

Pasador recto

Condición especificada

(A)

11.0 a 13.0 mm (0.433 a 0.512 pulg.)

(B)

5.0 a 7.0 mm (0.197 a 0.276 pulg.)
InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. VERIFIQUE SI EL BLOQUE DE CILINDROS ESTÁ DEFORMADO (a) Con una regla de precisión y una galga de espesores, mida la deformación de la super ...

Montaje
MONTAJE PROCEDIMIENTO 1. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DE ACEITE No. 2 (a) Utilice una llave hexagonal de 5 mm para instalar los 4 subconjuntos de las boquillas de aceite No. 2 en el ...
