INSPECCION EN EL VEHICULO
PROCEDIMIENTO
1. INSPECCIONE EL RELE PRINCIPAL DE LA INYECCION ELECTRONICA DE COMBUSTIBLE No. 1 (EFI MAIN NO. 1)

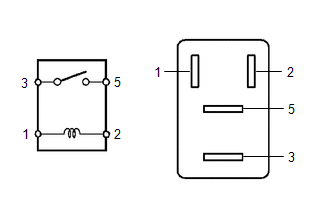

| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el rele principal de la inyeccion electronica de combustible No. 1 (EFI MAIN No. 1). |
|
2. INSPECCIONE EL RELE PRINCIPAL DE LA INYECCION ELECTRONICA DE COMBUSTIBLE No. 2 (EFI-MAIN No. 2)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el rele principal de la inyeccion electronica de combustible No. 2 (EFI MAIN No. 2). |
|
3. INSPECCIONE EL RELE PRINCIPAL DE LA INYECCION ELECTRONICA DE COMBUSTIBLE No. 3 (EFI-MAIN No. 3)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el rele principal de la inyeccion electronica de combustible No. 3 (EFI MAIN No. 3). |
|
4. INSPECCIONE EL RELE DE INYECCION EFI (D INJ)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el rele del inyector EFI (D INJ). |
|
5. INSPECCIONE EL RELE DE VVT (VVT)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el rele de VVT (VVT). |
|
6. INSPECCIONE EL RELE DE ENCENDIDO No. 2 (IG2 No. 1)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no coincide con el especificado, sustituya el rele de encendido No. 2 (IG2 No. 1). |
|
InspecciOn En El VehIculoLa luz indicadora de deslizamiento permanece en la posición ON
DESCRIPCIÓN Este procedimiento de localización de averías corresponde al caso en que el indicador luminoso de deslizamiento permanece encendido, pero no se emite ningún DTC.
La ECU de control de derrape (conjunto del actuador del freno) controla el indicador de deslizamiento en el conjunto del ...
SRS Warning Light does not Come ON
DESCRIPCIÓN El indicador de advertencia SRS se encuentra en el conjunto del medidor combinado.
Cuando el SRS funciona con normalidad, el indicador de advertencia SRS se enciende durante aproximadamente 6 segundos después de pasar el interruptor de encendido de desactivado a ON y, a co ...
No se capta la radio satelite
PRECAUCION/AVISO/OBSERVACION AVISO: Algunas emisiones de radio satelite son de pago. Se debe realizar un contrato entre la empresa de la radio satelite y el usuario. Si el contrato caduca, no sera posible captar la emision. PROCEDIMIENTO
1.
INSPECCIONE LOS ALREDEDORES (a) Compruebe si el ...
