Toyota Camry Manual de reparaciones XV70 (2017-2023): ComprobaciOn/borrado De Dtc

COMPROBACION/BORRADO DE DTC

COMPRUEBE LOS DTC (COMPROBACION CON EL TECHSTREAM)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en la posicion ON y espere 90 segundos.

(c) Encienda el Techstream.

(d) Entre a los siguientes menus: Body Electrical / Navigation System / Trouble Codes.

Body Electrical > Navigation System > Trouble Codes

(e) Compruebe los DTC y anotelos.

(f) Compruebe los detalles de los DTC.

Haga clic aqui

AVISO:

El sistema audiovisual emite los DTC para el siguiente sistema. Cuando se emiten DTC diferentes a la tabla de codigos de diagnostico para el sistema audiovisual, consulte la tabla de codigos de diagnostico para el sistema pertinente.

Sistema

Vaya a

Sistema de vision trasera*1

Sistema de supervision de asistencia al estacionamiento*2

BORRE DE LOS DTC (BORRADO CON EL TECHSTREAM)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en la posicion ON y espere 90 segundos.

(c) Encienda el Techstream.

(d) Entre a los siguientes menus: Body Electrical / Navigation System / Trouble Codes.

Body Electrical > Navigation System > Clear DTCs

(e) Borre los DTC.

INICIE EL MODO DE DIAGNOSTICO

OBSERVACION:

(a) Existen 4 metodos para iniciar el modo de diagnostico. Inicie el modo de diagnostico utilizando uno de ellos.

(b) Metodo 1

(1) Coloque el interruptor de encendido en la posicion ON.

(2) Mientras mantiene pulsado el interruptor "AUDIO", accione el interruptor de control de las luces: posicion OFF > cambie a la posicion TAIL > cambie a la posicion OFF > cambie a la posicion TAIL > cambie a la posicion OFF > cambie a la posicion TAIL > cambie a la posicion OFF.

(c) Metodo 2

(1) Conecte el Techstream al DLC3.

(2) Coloque el interruptor de encendido en posicion ON.

(3) Encienda el Techstream.

(4) Acceda a los siguientes menus: Body Electrical / Navigation System / Utility / Diagnostic Mode.

Body Electrical > Navigation System > Utility

Pantalla del tester

Diagnostic Mode

(d) Metodo 3

(1) Coloque el interruptor de encendido en la posicion ON.

(2) Pulse el interruptor seek/track up del panel 5 veces y, a continuacion, pulse el interruptor seek/track down del panel 5 veces con la pantalla y el sonido desactivados.

OBSERVACION:

(e) Metodo 4

AVISO:

(1) Coloque el interruptor de encendido en posicion ON.

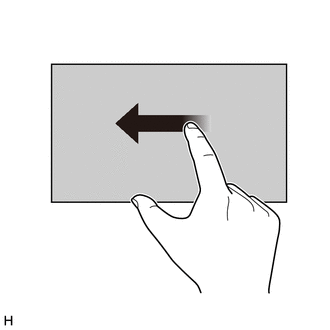

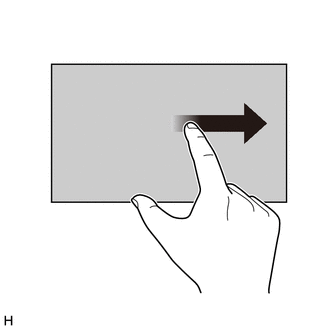

(2) Mueva la pantalla multiple de izquierda a derecha 5 veces y, a continuacion, muevala de derecha a izquierda 5 veces con la pantalla y el sonido desconectados, tal y como se muestra en la ilustracion.

OBSERVACION:

DIAGNOSTICO DE FALLOS

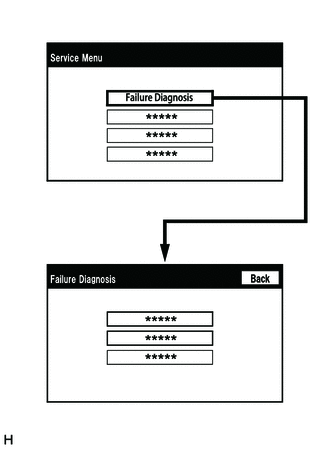

(a) La pantalla "Failure Diagnosis" se mostrara cuando se seleccione "Failure Diagnosis" en la pantalla "Service Menu".

COMPROBACION DEL SISTEMA

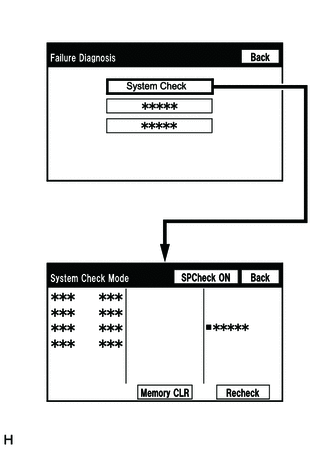

(a) La pantalla "System Check Mode" se mostrara cuando se seleccione "System Check" en la pantalla "Failure Diagnosis".

COMPRUEBE EL DTC (COMPROBACION CON PANTALLA DE MODO DE COMPROBACION DEL SISTEMA)

OBSERVACION:

Cuando se muestra "NCON" para todos los dispositivos conectados mediante la comunicacion AVC-LAN, o cuando no se visualiza ninguno de los nombres de los dispositivos, compruebe si hay un cortocircuito en una linea AVC-LAN o dispositivo conectado a la AVC-LAN. Repare o sustituya las piezas segun sea necesario.

Haga clic aqui

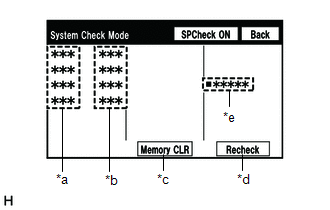

(a) Descripcion de la pantalla de modo de comprobacion del sistema

Descripcion de la pantalla

Pantalla

Contenido

*a: Device name list No. 1

  • Device name list No. 1 muestra algunos de los dispositivos que forman el sistema audiovisual.
  • Los nombres de los componentes de la lista de nombres de dispositivos No. 1 se muestran en la siguiente tabla.

*b: Check result

Se muestran los codigos de resultado para todos los dispositivos.

*c: Memory clear

  • Se borran los DTC presentes y del historial, asi como los nombres de los dispositivos conectados registrados.
  • Seleccione "Memory CLR" por 3 segundos.

*d: Recheck

  • Cuando se borra la memoria, se realiza una nueva comprobacion del sistema.
  • "Recheck" se atenuara durante una comprobacion del sistema.

*e: Device name list No. 2

  • La lista de nombres de dispositivos No. 2 muestra algunos de los dispositivos que forman el sistema audiovisual.
  • Los nombres de los componentes la lista de nombres del dispositivo No. 2 se muestran en la siguiente tabla.
*a: Descripcion de la lista de nombres de dispositivos No. 1

Nombre

Componente

Metodo de conexion

*1: para 9 altavoces

*2: Con sistema de supervision de asistencia al estacionamiento

*3: con sistema de supervision de vista panoramica

DCU

Conjunto del receptor de radio y pantalla

-

DSP-AMP

Conjunto del amplificador de componentes estereo*1

Linea de comunicacion AVC-LAN

CAA

Conjunto de la camara de television*2

Mazo de cables del vehiculo

CAMERA-M

Controlador de la camara de television*3

Mazo de cables del vehiculo

*b: descripcion de los resultados de la comprobacion

Resultado

Significado

Accion

*: para 9 altavoces

OK

El dispositivo no responde con un DTC.

-

DESCRIPCION

El dispositivo responde con un DTC.

Lea los DTC en la pantalla "Unit Check Mode".

NCON

El dispositivo estaba presente anteriormente, pero no respondio en el modo de diagnostico.*

  • Compruebe el circuito de la fuente de alimentacion del dispositivo.
  • Compruebe la linea de comunicacion AVC-LAN del dispositivo.

NRES

El dispositivo respondio en el modo de diagnostico, pero no proporciona informacion sobre DTC.*

*e: descripcion de la lista de nombres de dispositivos No. 2

Nombre

Componente

Metodo de conexion

DCM

DCM (transceptor de telematica)*

Linea de comunicacion para USB

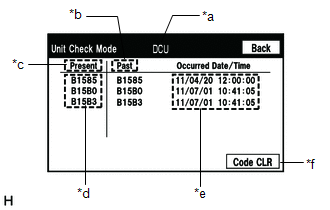

(b) Descripcion de la pantalla del modo de comprobacion de la unidad

Descripcion de la pantalla

Pantalla

Contenido

*a: Device name

Dispositivo deseado

*b: History DTC

Se muestran los resultados de la memoria de diagnostico y los DTC almacenados.

*c: DTC presente

Se muestran los DTC emitidos en la comprobacion de servicio.

*d: DTC

DTC (codigo de diagnostico)

*e: Timestamp*

Se muestra la hora y la fecha de los DTC del historial. (El ano se muestra en formato de 2 digitos).

*f: Diagnosis clear

Al seleccionar "Code CLR" durante 3 segundos, se borraran los datos de la memoria de diagnostico del dispositivo deseado (se borran tanto la respuesta del resultado de la comprobacion del sistema de diagnostico como los datos mostrados).

OBSERVACION:

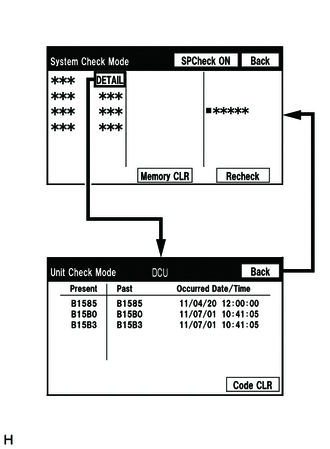

(c) Lea el resultado de la comprobacion del sistema.

(1) Si el resultado es "Descripcion", seleccione el resultado de la comprobacion que se muestra para ver los resultados en la pantalla "Unit Check Mode" y grabarlos.

AVISO:

Se pueden visualizar un maximo de 6 DTC para los DTC pasados y actuales en la pantalla "Unit Check Mode". Por lo tanto, cuando se muestran 6 DTC, realice la localizacion de averias de esos DTC en primer lugar y, a continuacion, compruebe la pantalla "Unit Check Mode" de nuevo para ver si se emiten otros DTC.

OBSERVACION:

(2) Compruebe los detalles de los DTC.

Haga clic aqui

AVISO:

El sistema audiovisual emite los DTC para el siguiente sistema. Cuando se emiten DTC diferentes a la tabla de codigos de diagnostico para el sistema audiovisual, consulte la tabla de codigos de diagnostico para el sistema pertinente.

Sistema

Vaya a

Sistema de vision trasera*1

Sistema de supervision de asistencia al estacionamiento*2

BORRADO/NUEVA COMPROBACION DE DTC (BORRE CON LA PANTALLA DE MODO DE INSPECCION DEL SISTEMA)

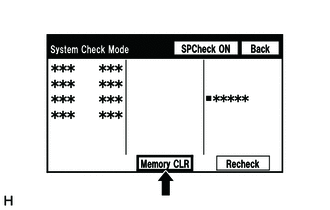

(a) Borre los DTC

(1) Seleccione "Memory CLR" por 3 segundos.

(2) Asegurese de que se borran los resultados de la comprobacion.

OBSERVACION:

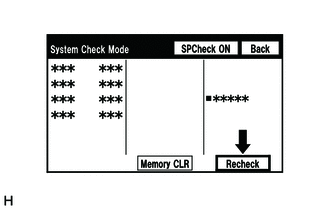

(b) Repita la comprobacion

(1) Seleccione "Recheck".

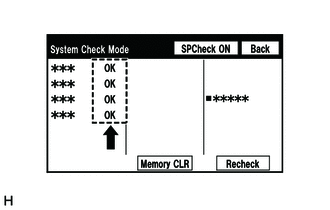

(2) Asegurese de que todos los codigos de diagnostico son "OK" cuando se visualizan los resultados de la comprobacion. Si aparece un resultado distinto a "OK", vuelva a realizar la localizacion y reparacion de averias.

OBSERVACION:

Cuando se borran los DTC a traves de la pantalla "Unit Check Mode", seleccione "Back" para volver a la pantalla "System Check Mode" y realice esta operacion.

FINALICE EL MODO DE DIAGNOSTICO

(a) Desactive el interruptor de encendido.
