TERMINALES DE LA ECU
OBSERVACION:
Compruebe desde la parte trasera del conector mientras este conectado a los componentes.

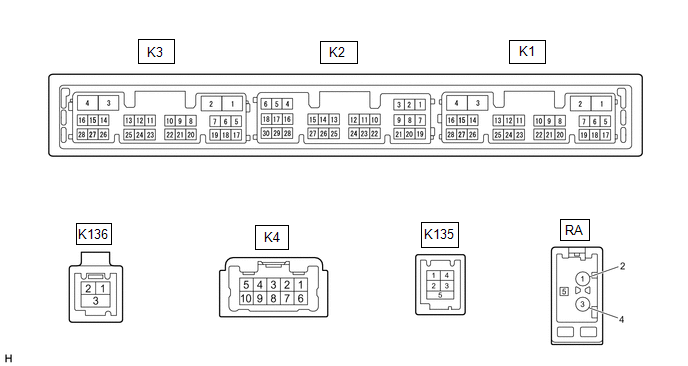

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
.png)
|
No. de terminal (Simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Condicion especificada |
|---|---|---|---|---|
|
K4-1 (FR+) - K3-1 (GND1) |
LA-LG - BR*1 W - BR*2 |
Senal de sonido (delantera derecha)*1 Senal de sonido (derecha)*2 |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K4-2 (FL+) - K3-1 (GND1) |
LA-B - BR*1 B - BR*2 |
Senal de sonido (delantera izquierda)*1 Senal de sonido (izquierda)*2 |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K4-3 (RL+) - K3-1 (GND1) |
LA-G - BR*1 Y - BR*2 |
Senal de sonido (trasera izquierda)*1 Senal de voz*2 |
Sistema de sonido en funcionamiento*1 Guia por voz en funcionamiento*2 |
Se emite una forma de onda sincronizada con senales de sonido*1 Se emite una forma de onda sincronizada con senales de voz*2 |
|
K4-4 (RR+) - K3-1 (GND1)*1 |
LA-R - BR | Senal de sonido (trasera derecha) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K4-6 (FR-) - K3-1 (GND1) |
LA-L - BR*1 R - BR*2 |
Senal de sonido (delantera derecha)*1 Senal de sonido (derecha)*2 |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K4-7 (FL-) - K3-1 (GND1) |
LA-R - BR*1 G - BR*2 |
Senal de sonido (delantera izquierda)*1 Senal de sonido (izquierda)*2 |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K4-8 (RL-) - K3-1 (GND1) |
LA-GR - BR*1 BR - BR*2 |
Senal de sonido (trasera izquierda)*1 Senal de voz*2 |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K4-9 (RR-) - K3-1 (GND1)*1 |
LA-G - BR | Senal de sonido (trasera derecha) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K3-1 (GND1) - Masa de la carroceria |
BR - Masa de la carroceria |
Masa | Siempre |
Inferior a 1 V |
|
K3-4 (+B1) - K3-1 (GND1) |
LG - BR*5 R - BR*8 |
Fuente de alimentacion (+B) |
Siempre | De 11 a 14 V |
|
K3-5 (TX1+)*2 | B |
Senal de comunicacion AVC-LAN |
- | - |
|
K3-6 (TX1-)*2 | W |
Senal de comunicacion AVC-LAN |
- | - |
|
K3-15 (ACC1) - K3-1 (GND1) |
G-R - BR |
Fuente de alimentacion (ACC) |
Interruptor de encendido desactivado |
Inferior a 1 V |
|
Interruptor de encendido en la posicion ACC |
De 11 a 14 V | |||
|
K3-21 (SW1) - K3-24 (SWG) |
W - L | Senal del interruptor de la almohadilla del volante |
Ningun interruptor pulsado |
2.97 a 3.56 V |
|
Interruptor Seek+ pulsado |
de 00.27 a 00.35 V | |||
|
Interruptor Busqueda- pulsado |
de 0.86 a 1.03 V | |||
|
Interruptor UP pulsado |
de 00.27 a 00.35 V | |||
|
Interruptor DOWN pulsado |
de 00.86 a 1.03 V | |||
|
Interruptor Volumen+ pulsado |
1.51 a 1.79 V | |||
|
Interruptor Volumen- pulsado |
de 2.22 a 2.66 V | |||
|
K3-22 (SW2) - K3-24 (SWG) |
LG - L | Senal del interruptor de la almohadilla del volante |
Ningun interruptor pulsado |
2.97 a 3.56 V |
|
Interruptor MODE pulsado |
de 00.27 a 00.35 V | |||
|
Interruptor ON/OFF pulsado |
1.51 a 1.79 V | |||
|
Interruptor de voz pulsado |
de 2.22 a 2.66 V | |||
|
K3-24 (SWG) - K3-1 (GND1) |
L - BR | Masa del interruptor de la almohadilla del volante |
Siempre | Inferior a 1 V |
|
K3-25 (MUT1) - K3-1 (GND1)*2 |
BE - BR | Senal de silencio |
El sistema de sonido esta funcionando |
2.0 V o superior |
|
Modos de cambio del sistema de sonido |
Inferior a 1 V | |||
|
K3-27 (SPD) - K3-1 (GND1) |
LG - BR | Senal de velocidad del vehiculo |
Consulte "Comprobacion de la senal del vehiculo" en Comprobacion del funcionamiento Haga clic aqui |
- |
| K3-28 (REV) - K3-1 (GND1) |
W - BR | Senal de marcha atras |
Consulte "Comprobacion de la senal del vehiculo" en Comprobacion del funcionamiento Haga clic aqui |
- |
|
K2-3 (TMUT) - K3-1 (GND1)*3 |
BE - BR | Senal de silencio |
El sistema de sonido esta funcionando |
Superior a 2.0 V |
|
Modo de llamada de emergencia |
Inferior a 1 V | |||
|
K2-5 (CNH1)*5 | L |
Senal de comunicacion del bus local |
- | - |
|
K2-6 (CNL1)*5 | W |
Senal de comunicacion del bus local |
- | - |
|
K2-13 (CANH) | B |
Senal de comunicacion CAN |
- | - |
|
K2-14 (CANL) | W |
Senal de comunicacion CAN |
- | - |
|
K2-15 (ILL+) - K3-1 (GND1) |
G - BR | Senal de iluminacion |
Interruptor de control de luces desactivado |
Inferior a 1 V |
|
Interruptor de control de las luces en posicion TAIL o HEAD |
11 a 14 V | |||
|
K2-16 (ILL-) - K3-1 (GND1) |
BE - BR | Senal de iluminacion |
Interruptor de control de luces desactivado |
Inferior a 1 V |
|
Interruptor de control de las luces en posicion TAIL o HEAD |
Generacion de impulsos | |||
|
K2-19 (IG) - K3-1 (GND1) |
W - BR | Fuente de alimentacion (IG) |
Interruptor de encendido en posicion OFF |
Inferior a 1 V |
|
Interruptor de encendido en la posicion ON |
De 11 a 14 V | |||
|
K2-20 (PKB) - K3-1 (GND1) |
LG - BR*6 B - BR*7 |
Senal del freno de estacionamiento |
Consulte "Comprobacion de la Senal del Vehiculo" en Comprobacion del funcionamiento Haga clic aqui |
- |
| K2-21 (MIN+) - K3-1 (GND1) |
SB - BR*3 W - BR*4 |
Senal de voz del microfono |
Consulte "Comprobacion del Microfono" en Comprobacion del funcionamiento Haga clic aqui |
- |
| K2-22 (MIN-) - K3-1 (GND1) |
V - BR*3 R - BR *4 |
Senal de voz del microfono |
Consulte "Comprobacion del Microfono" en Comprobacion del funcionamiento Haga clic aqui |
- |
|
K2-23 (MACC) - K3-1 (GND1)*4 |
B - BR | Fuente de alimentacion del microfono |
Interruptor de encendido en la posicion OFF |
Inferior a 1 V |
|
Interruptor de encendido en la posicion ACC |
4 a 6 V | |||
| K2-24 (SGND) - Masa de la carroceria |
Blindaje - Masa de la carroceria |
Masa blindada | Siempre |
Inferior a 1 V |
|
K2-25 (SNS2) - K3-1 (GND1) |
BE - BR | Senal de deteccion de conexion del microfono |
Siempre | Inferior a 1 V |
|
K135-1 (USV1) | - |
Fuente de alimentacion |
- | - |
|
K135-2 (US1-) | - |
Senal de datos | - |
- |
| K135-3 (US1+) |
- | Senal de datos |
- | - |
|
K135-4 (UGD1) | - |
Masa | - |
- |
| K135-5 (USG1) |
- | Masa blindada |
- | - |
|
K136-1 (USB4+)*3 | - |
Senal de datos | - |
- |
| K136-2 (USB4-)*3 |
- | Senal de datos |
- | - |
|
K136-3 (UGD4)*3 | - |
Masa | - |
- |
|
K1-10 (USBV) - K1-11 (USBG)*3 |
L - GR | Fuente de alimentacion DCM (conjunto del microfono del telefono) |
Interruptor de encendido en la posicion OFF |
Inferior a 1 V |
|
Interruptor de encendido en la posicion ACC |
4.75 a 5.25 V | |||
|
K1-11 (USBG) - Masa de la carroceria*3 |
GR | Masa |
- | - |
|
RA-5 (ANT+) - K3-1 (GND1) |
- - BR | Fuente de alimentacion de la antena |
Interruptor de encendido en la posicion ACC Interruptor de la radio en la posicion ON y FM o AM seleccionada |
11 a 14 V |

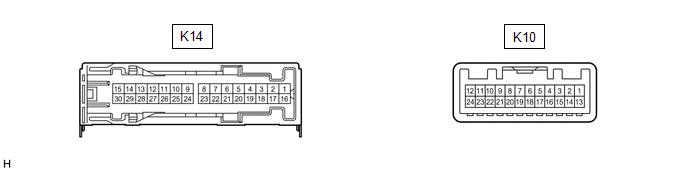

CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO (para 9 altavoces)
|
No. de terminal (Simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Condicion especificada |
|---|---|---|---|---|
|
K14-1 (+B) - K14-3 (GND) |
L - W-B | Fuente de alimentacion (+B) |
Siempre | De 11 a 14 V |
|
K14-3 (GND) - Masa de la carroceria |
W-B - Masa de la carroceria |
Masa | Siempre |
Inferior a 1 V |
|
K14-8 (WF2+) - K14-3 (GND) |
W - W-B | Senal de sonido (altavoz de graves) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-9 (RL+) - K14-3 (GND) |
B - W-B | Senal de sonido (trasera izquierda) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-10 (WF1+) - K14-3 (GND) |
BE - W-B | Senal de sonido (altavoz de graves) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-11 (RR+) - K14-3 (GND) |
R - W-B | Senal de sonido (trasera derecha) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-12 (TWL+) - K14-3 (GND) |
B - W-B | Senal de sonido (delantera izquierda) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-13 (FL+) - K14-3 (GND) |
LG - W-B | Senal de sonido (delantera izquierda) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-14 (TWR+) - K14-3 (GND) |
W - W-B*1 BE - W-B*2 |
Senal de sonido (delantera derecha) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-15 (FR+) - K14-3 (GND) |
BE - W-B | Senal de sonido (delantera derecha) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-16 (+B2) - K14-3 (GND) |
B - W-B | Fuente de alimentacion (+B) |
Siempre | De 11 a 14 V |
|
K14-18 (GND2) - Masa de la carroceria |
W-B - Masa de la carroceria |
Masa | Siempre |
Inferior a 1 V |
|
K14-23 (WF2-) - K14-3 (GND) |
R - W-B | Senal de sonido (altavoz de graves) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-24 (RL-) - K14-3 (GND) |
LG - W-B | Senal de sonido (trasera izquierda) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-25 (WF1-) - K14-3 (GND) |
L - W-B | Senal de sonido (altavoz de graves) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-26 (RR-) - K14-3 (GND) |
W - W-B | Senal de sonido (trasera derecha) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-27 (TWL-) - K14-3 (GND) |
GR - W-B | Senal de sonido (delantera izquierda) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-28 (FL-) - K14-3 (GND) |
W - W-B | Senal de sonido (delantera izquierda) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-29 (TWR-) - K14-3 (GND) |
B - W-B*1 L - W-B*2 |
Senal de sonido (delantera derecha) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K14-30 (FR-) - K14-3 (GND) |
L - W-B | Senal de sonido (delantera derecha) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K10-1 (MUTE) - K14-3 (GND) |
BE - W-B |
Senal de silencio | Interruptor de encendido en la posicion ACC El sistema de sonido esta funcionando |
2.0 V o superior |
|
Modos de cambio del sistema de sonido |
Por debajo de 1 V | |||
|
K10-2 (L-) - K14-3 (GND) |
G - W-B | Senal de sonido (Izquierda) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K10-3 (L+) - K14-3 (GND) |
B - W-B | Senal de sonido (Izquierda) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K10-4 (R-) - K14-3 (GND) |
R - W-B | Senal de sonido (Derecha) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K10-5 (R+) - K14-3 (GND) |
W - W-B | Senal de sonido (Derecha) |
El sistema de sonido esta funcionando |
Se emite una forma de onda sincronizada con senales de sonido |
|
K10-6 (SLD) - Masa de la carroceria |
Blindaje - Masa de la carroceria |
Masa blindada | Siempre |
Por debajo de 1 V |
|
K10-7 (TX-) | W |
Senal de comunicacion AVC-LAN |
- | - |
|
K10-8 (TX+) | B |
Senal de comunicacion AVC-LAN |
- | - |
|
K10-11 (SPD) - K14-3 (GND) |
G - W-B | Senal de velocidad del vehiculo |
Interruptor de encendido en posicion ON Se gira la rueda |
Generacion de pulsos |
|
K10-12 (ACC) - K14-3 (GND) |
P - W-B | Fuente de alimentacion (ACC) |
Interruptor de encendido desactivado |
Inferior a 1 V |
|
Interruptor de encendido en la posicion ACC |
De 11 a 14 V | |||
|
K10-14 (II1-) - K14-3 (GND) |
BR - W-B | Senal de voz |
Sonido de la guia por voz |
Se emite una forma de onda sincronizada con senales de voz |
|
K10-15 (II1+) - K14-3 (GND) |
Y - W-B | Senal de voz |
Sonido de la guia por voz |
Se emite una forma de onda sincronizada con senales de voz |
|
K10-18 (SLD1) - Masa de la carroceria |
Blindaje - Masa de la carroceria |
Masa blindada | Siempre |
Por debajo de 1 V |
|
K10-24 (TMUT) - Masa de la carroceria*1 |
R - Masa de la carroceria |
Senal de silencio | Interruptor de encendido en la posicion ACC El sistema de sonido esta funcionando |
2.0 V o superior |
|
Modo de llamada de emergencia |
Inferior a 1 V |
DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA) (con interruptor manual (SOS))
Haga clic aqui .gif)
CONJUNTO DEL MEDIDOR COMBINADO
Haga clic aqui
PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO CON INDICADOR) (con sistema de pantalla de visualizacion frontal)
Haga clic aqui
ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) (CON SISTEMA DEL FRENO DE ESTACIONAMIENTO ELECTRICO)
Haga clic aqui
Tabla De SIntomas De Problemas
ComprobaciOn/borrado De DtcInstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
ADVERTENCIA: Utilice guantes de proteccion. Las areas afiladas de
las piezas pueden herirle las manos. PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO
(a) Coloque el conjunto del respaldo del asiento trasero izquier ...
La función de desbloqueo de la entrada de la puerta del compartimiento de equipajes no funciona cuando la llave está fuera del mismo
DESCRIPCIÓN Si la función de apertura de la puerta del compartimiento de equipajes no funciona, puede que haya una avería en el circuito del interruptor de la llave eléctrica del compartimiento de equipajes o en la ECU de certificación (conjunto de la ECU de la lla ...
DescripciÓn Del Sistema
DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN DEL SISTEMA DEL TECHO SOLAR
(a) El sistema del techo deslizante controla el funcionamiento del techo deslizante con la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante). Al accionar el interruptor del techo deslizante (subconj ...
