COMPONENTES

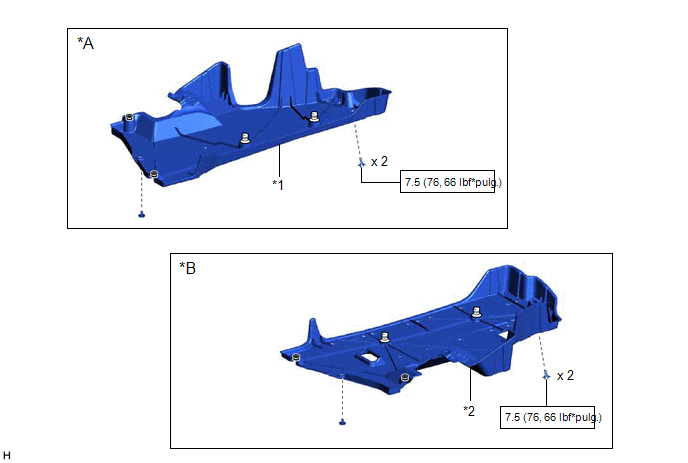

ILUSTRACIÓN
|
*A | para el lado derecho |
*B | Para el lado izquierdo |
|
*1 | CUBIERTA INFERIOR DEL PISO NO. 1 |
*2 | CUBIERTA INFERIOR DEL PISO NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

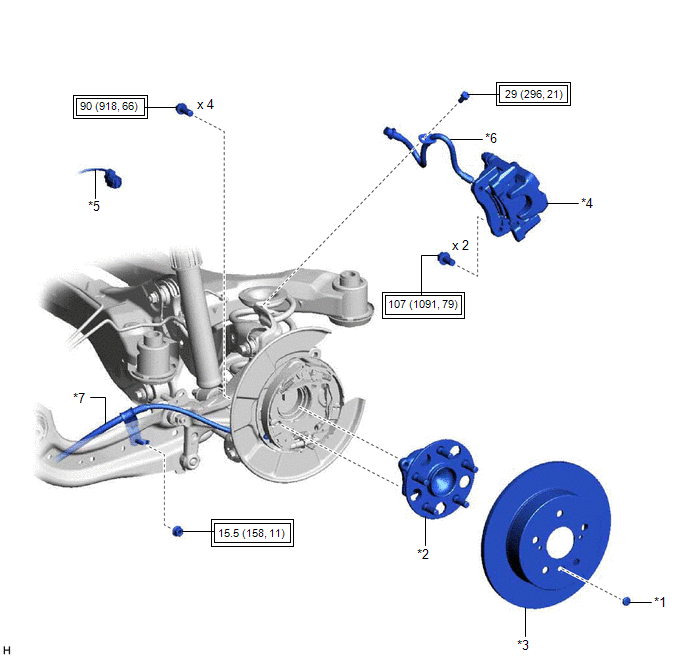

ILUSTRACIÓN
|
*1 | TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO |
*2 | CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO |
|
*3 | DISCO TRASERO |
*4 | CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO |
|
*5 | CABLE DEL SENSOR DE CONTROL DE DERRAPE |
*6 | MANGUERA FLEXIBLE TRASERA |
|
*7 | CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 3 |
- | - |
.png) |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
|
*1 | SOPORTE DE LA MANGUERA FLEXIBLE TRASERA |
*2 | CONJUNTO DEL FRENO DE ESTACIONAMIENTO |
|
*3 | SUBCONJUNTO DEL SOPORTE DEL EJE TRASERO |
*4 | MUELLE ESPIRAL TRASERO |
|
*5 | AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO |
*6 | CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 1 |
|
*7 | CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2 |
*8 | CONJUNTO DEL ESTABILIZADOR TRASERO |
|
*9 | CONJUNTO DEL EJE DE SALIDA TRASERO |
*10 | BARRA ESTABILIZADORA TRASERA |
|
*11 | CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
*12 | CONJUNTO DEL AMORTIGUADOR TRASERO |
|
*13 | SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
*14 | LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA NO. 2 |
|
*15 | ARANDELA PLANA |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
* | Para utilizar con la llave de contratuerca de la junta esférica |
ExtracciÓnUbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN
*A para 2WD
*B para AWD
*1 SUBCONJUNTO DEL CUBO DEL EJE DELANTERO DERECHO
- ROTOR DEL SENSOR DE VELOCIDAD DELANTERO DERECHO
*2 SENSOR DE VELOCIDAD DELANTERO DERECHO
*3 SUBCONJUNTO DEL CUBO DEL EJE DELANTERO IZQ ...
Montaje
MONTAJE PROCEDIMIENTO 1. COLOQUE EL SUBCONJUNTO DEL EMBRAGUE DEL COJINETE CENTRAL DEL MOTOR DE ARRANQUE
(a) Aplique grasa para altas temperaturas en los 3 engranajes planetarios, los 3 ejes del engranaje planetario y en la palanca del engranaje impulsor.
Grasa para altas temperatu ...
Compruebe Si Se Producen Problemas Intermitentes
COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES
AVISO:
El historial de funcionamiento se almacena en la RAM o EEPROM de la ECU de certificación (conjunto de la ECU de la llave inteligente). Debido a que la causa de una avería almacenada en la RAM se eliminará cuando se desco ...
