Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL AMORTIGUADOR DEL PANEL DE INSTRUMENTOS

(a) Limpie la superficie del subconjunto de la almohadilla de seguridad del panel de instrumentos.

(1) Elimine cualquier resto de la cinta adhesiva de doble cara del subconjunto de la almohadilla de seguridad del panel de instrumentos.

(2) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Elimine el papel protector del cojin del panel de instrumentos.

OBSERVACION:

Cuando quite el papel protector, mantenga la superficie adhesiva libre de particulas extranas.

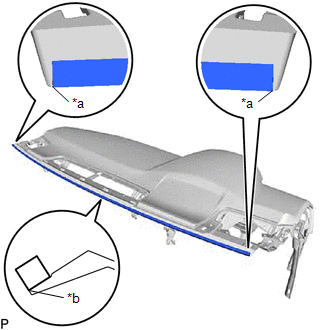

(c) Instale un elemento amortiguador del panel de instrumentos como se muestra en la ilustracion.

*a

Borde de la superficie curva

*b

INFORMACION GENERAL

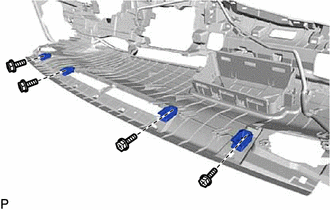

2. INSTALE EL PASADOR DEL PANEL DE INSTRUMENTOS NO. 1

(a) Coloque loa 4 pasadores del panel de instrumentos No. 1 con los 4 tornillos <C>.

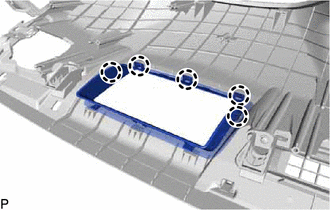

3. INSTALE LA CUBIERTA DEL ORIFICIO DEL PANEL DE INSTRUMENTOS (con pantalla HUD)

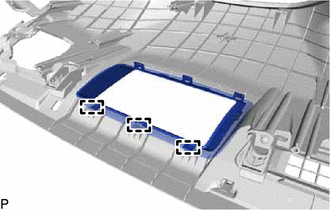

(a) Enganche las 3 guias.

(b) Enganche las 5 garras y coloque la tapa del orificio del panel de instrumentos.

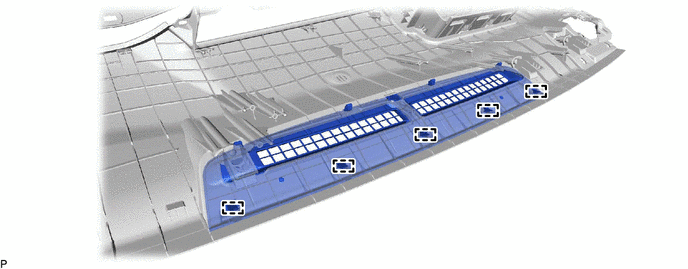

4. INSTALE EL EMBELLECEDOR NO. 1 DE LA BOQUILLA DEL DESESCARCHADOR

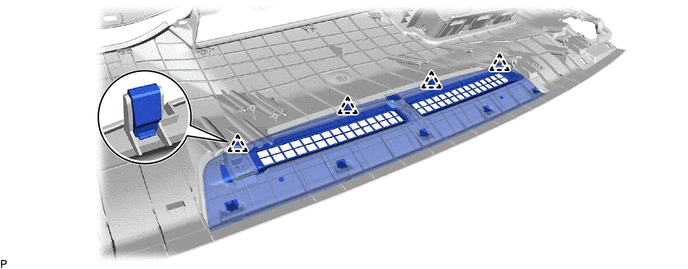

(a) Enganche las 5 guias.

(b) Enganche los 4 clips para instalar el embellecedor de la boquilla del desescarchador No. 1.

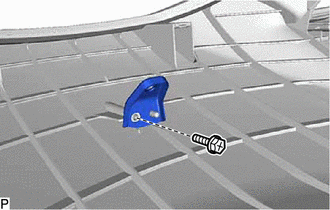

5. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL MEDIDOR NO. 2 (con pantalla HUD)

(a) Instale el subconjunto del soporte del medidor No. 2 con el tornillo <C>.

6. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL MEDIDOR NO. 1

(a) Instale el subconjunto del soporte del medidor No. 1 con el tornillo <C>.

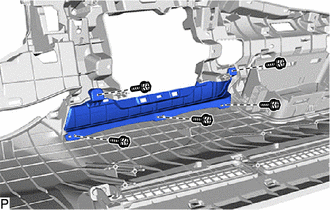

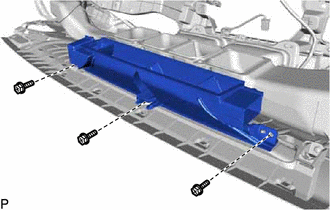

7. RETEN DE ACABADO DEL SINTONIZADOR DE RADIO

(a) Coloque el reten de acabado del sintonizador de radio con los 5 tornillos <C>.

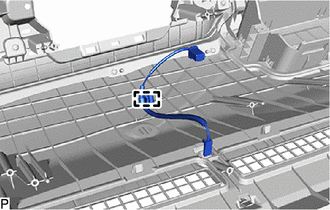

8. INSTALE EL CABLE DEL PANEL DE INSTRUMENTOS NO. 3

(a) Enganche las abrazaderas para instalar el cable del panel de instrumentos No. 3.

9. COLOQUE EL SENSOR DE CONTROL AUTOMATICO DE LUCES

Haga clic aqui

10. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA (sin sistema de navegacion)

Haga clic aqui

11. INSTALE EL CONJUNTO DE LA ANTENA DE NAVEGACION CON SOPORTE (con sistema de navegacion)

Haga clic aqui

12. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA (con sistema de navegacion)

Haga clic aqui

13. INSTALE EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS CON SOPORTE (con interruptor (SOS) manual)

Haga clic aqui

14. INSTALE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (con interruptor (SOS) manual)

Haga clic aqui

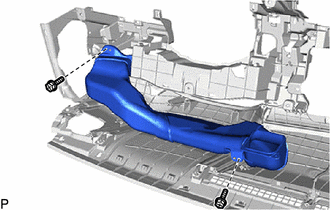

15. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3

(a) Instale el subconjunto del conducto No. 3 que une la calefaccion al difusor con los 2 tornillos <C>.

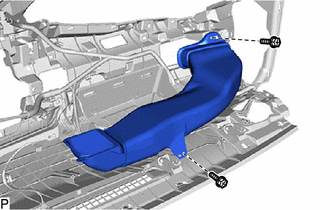

16. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 1

(a) Instale el subconjunto del conducto No. 1 que une la calefaccion al difusor con los 2 tornillos <C>.

17. INSTALE EL SUBCONJUNTO DEL ESPEJO DEL PANEL DE INSTRUMENTOS (con pantalla HUD)

Haga clic aqui

18. INSTALE EL CONJUNTO DE LA BOQUILLA DEL DESEMPANADOR

(a) Instale el conjunto de la boquilla del desempanador con los 3 tornillos <C>.

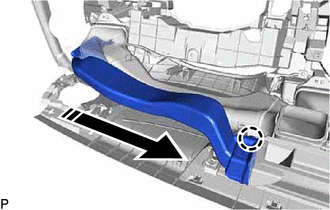

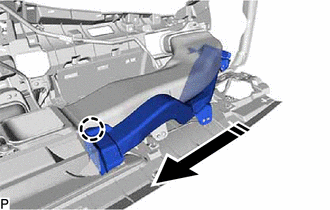

19. INSTALE EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2

(a) Enganche la garra tal y como se muestra en la ilustracion.

Instalar en esta direccion

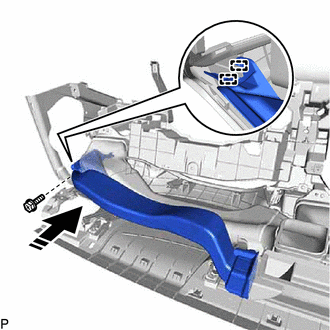

(b) Enganche las 2 guias como se muestra en la ilustracion.

Instalar en esta direccion

(c) Instale el conducto de la boquilla del desempanador lateral No. 2 con los 2 tornillos <C>.

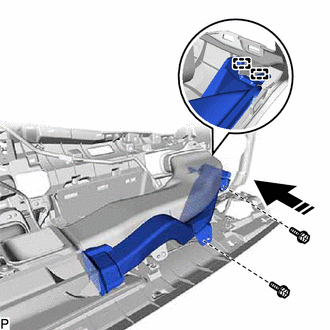

20. INSTALE EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 1

(a) Enganche la garra tal y como se muestra en la ilustracion.

Instalar en esta direccion

(b) Enganche las 2 guias como se muestra en la ilustracion.

Instalar en esta direccion

(c) Instale el conducto de la boquilla del desempanador lateral No. 1 con el tornillo <C>.

21. INSTALE EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

Haga clic aqui
