COMPONENTES
ILUSTRACION
|

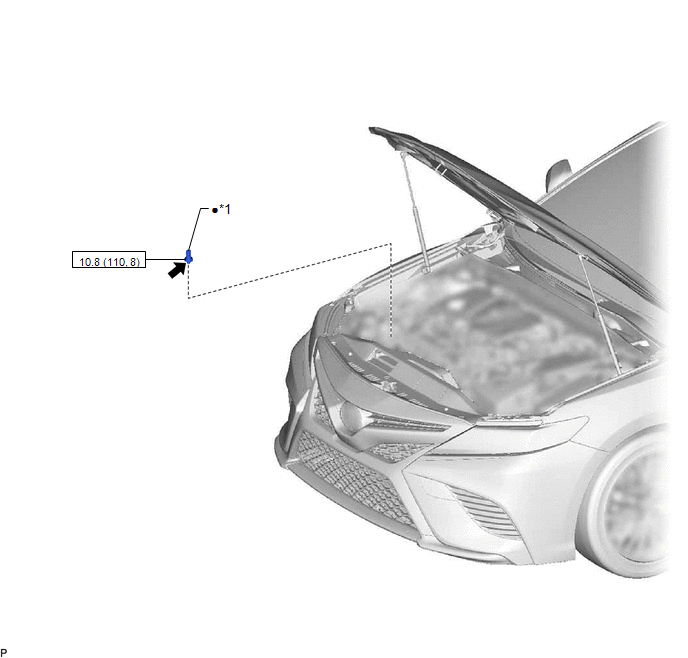

*1 | SENSOR DE PRESION DEL AIRE ACONDICIONADO | - | - |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
.png) |
Aceite del compresor ND-OIL 12 o un producto equivalente |
- | - |
InspecciOn En El VehIculoLista De Datos / Prueba Activa
LISTA DE DATOS / PRUEBA ACTIVA CONSULTE LA LISTA DE DATOS
OBSERVACIÓN: La utilización del Techstream para consultar la lista de datos permite consultar los valores o los estados de los interruptores, los sensores, los actuadores y otros elementos sin tener que extraer ninguna pieza. Esta inspecc ...
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. COLOQUE LA BATERÍA
(a) Coloque la batería en el vehículo.
(b) Coloque la abrazadera de la batería no. 2 en el subconjunto de la abrazadera de la batería con el perno.
Torque: 18.5 N·m {189 kgf·cm, 14 ft·lbf}
(c) Conecte el cable al ...
Componentes
COMPONENTES ILUSTRACION
*1 INTERRUPTOR DEL MOTOR
*2 CONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS
*3 CONJUNTO DE MEDIDORES DEL CAPO NO. 1
- - ...
