INSPECCION EN EL VEHICULO

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE PRESION DEL AIRE ACONDICIONADO

(a) Inspeccione el mazo de cables.

(1) Desconecte el conector A18 del sensor de presion del aire acondicionado.

(2) Desconecte el conector K55 del conjunto del amplificador del aire acondicionado.

(3) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

A18-1 (-) - K55-3 (SG-4)

Siempre

Inferior a 1 ?

A18-2 (PR) - K55-24 (PRE)

Siempre

Inferior a 1 ?

A18-3 (+) - K55-6 (S5-3)

Siempre

Inferior a 1 ?

A18-1 (-) o K55-3 (SG-4) - Otros terminales y masa de la carroceria

Siempre

10 k? o superior

A18-2 (PR) o K55-24 (PRE) - Otros terminales y masa de la carroceria

Siempre

10 k? o superior

A18-3 (+) o K55-6 (S5-3) - Otros terminales y masa de la carroceria

Siempre

10 k? o superior

Si la resistencia no es la especificada, repare o sustituya el mazo de cables.

(4) Conecte el conector K55 del conjunto del amplificador del aire acondicionado.

(5) Coloque el interruptor de encendido en ON.

(6) Mida la tension segun los valores de la tabla a continuacion.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

A18-3 (+) - Masa de la carroceria

Interruptor de encendido en ON

4.75 a 5.25 V

Si la tension no es la especificada, repare o sustituya el mazo de cables o sustituya el conjunto del amplificador del aire acondicionado.

(b) Inspeccione el sensor de presion del aire acondicionado.

(1) Conecte el conector A18 del sensor de presion del aire acondicionado.

(2) Instale un manometro del colector.

(3) Active el interruptor del A/C.

(4) Mida la tension segun los valores de la siguiente tabla.

OBSERVACION:

Inspeccionelo desde la parte trasera del conector mientras este conectado al conjunto del amplificador del aire acondicionado.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

K55-24 (PRE) - K55-3 (SG-4)

Presion del refrigerante: Presion normal (inferior a 3025 kPa (30.8 kgf/cm2, 439 lb/pulg?) y superior a 176 kPa (1.8 kgf/cm2, 26 lb/pulg?))

0.74 a 4.61 V

Si la tension no es la especificada, sustituya el sensor de presion del aire acondicionado.

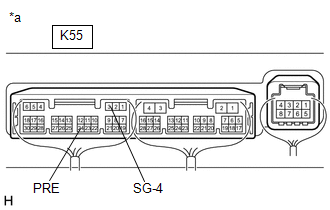

*a

Componente con mazo de cables conectado

(Conjunto del amplificador del aire acondicionado)

Componentes
COMPONENTES ILUSTRACION *1 SENSOR DE PRESION DEL AIRE ACONDICIONADO - - N*m (kgf*cm, pi.*lbf): Par de apriete especificado ? Pieza no reutilizable ...

ExtracciOn
EXTRACCION PROCEDIMIENTO 1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION Haga clic aqui 2. EXTRAIGA EL SENSOR DE PRESION DEL AIRE ACONDICIONADO (a) Desconecte el conector. ...
