Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

Haga clic aqui

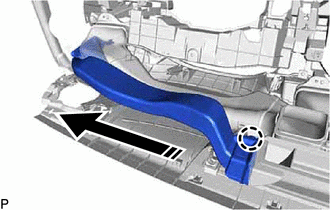

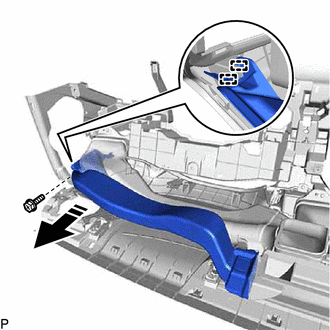

2. EXTRAIGA EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 1

(a) Extraiga el tornillo <C>.

Extraiga en esta direccion

(b) Desenganche las 2 guias como se muestra en la ilustracion.

(c) Desenganche la garra para extraer el conducto de la boquilla del desescarchador lateral No. 1 como se muestra en la ilustracion.

Extraiga en esta direccion

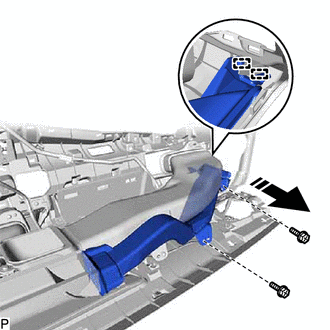

3. EXTRAIGA EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2

(a) Quite los 2 tornillos <C>.

Extraiga en esta direccion

(b) Desenganche las 2 guias como se muestra en la ilustracion.

(c) Desenganche la garra para extraer el conducto de la boquilla del desescarchador lateral No. 2 como se muestra en la ilustracion.

Extraiga en esta direccion

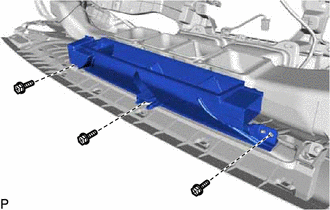

4. EXTRAIGA EL CONJUNTO DE LA BOQUILLA DEL DESEMPANADOR

(a) Saque los 3 tornillos <C> y el conjunto de la boquilla del desescarchador.

5. EXTRAIGA EL SUBCONJUNTO DEL ESPEJO DEL PANEL DE INSTRUMENTOS (con pantalla HUD)

Haga clic aqui

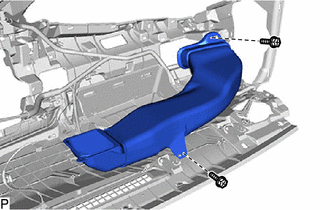

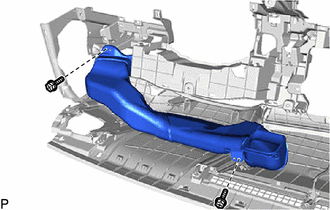

6. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 1

(a) Extraiga los 2 tornillos <C> y el subconjunto del conducto de la calefaccion al difusor No. 1.

7. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3

(a) Extraiga los 2 tornillos <C> y el subconjunto del conducto de la calefaccion al difusor No. 3.

8. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (sin sistema de navegacion)

Haga clic aqui

9. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (con sistema de navegacion)

Haga clic aqui

10. EXTRAIGA EL CONJUNTO DE LA ANTENA DE NAVEGACION CON SOPORTE (con sistema de navegacion)

Haga clic aqui

11. EXTRAIGA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (con interruptor (SOS) manual)

Haga clic aqui

12. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS CON SOPORTE (con interruptor (SOS) manual)

Haga clic aqui

13. EXTRAIGA EL SENSOR DE CONTROL AUTOMATICO DE LUCES

Haga clic aqui

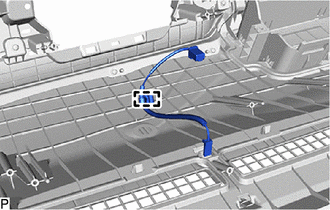

14. EXTRAIGA EL CABLE DEL PANEL DE INSTRUMENTOS NO. 3

(a) Desenganche las abrazaderas para extraer el cable del panel de instrumentos No. 3.

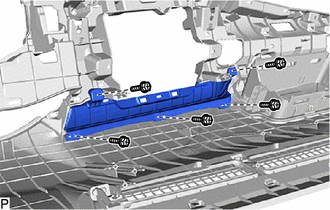

15. RETEN DE ACABADO DEL SINTONIZADOR DE RADIO

(a) Extraiga los 5 tornillos <C> y el reten de acabado del sintonizador de radio.

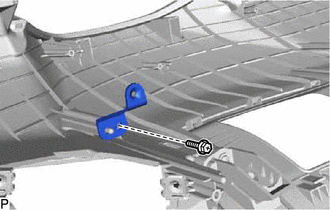

16. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL MEDIDOR NO. 1

(a) Extraiga el tornillo <C> y el subconjunto del soporte del medidor No. 1.

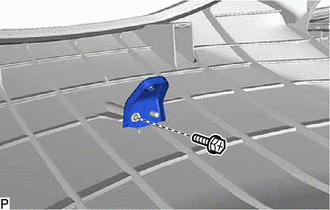

17. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL MEDIDOR NO. 2 (con pantalla HUD)

(a) Extraiga el tornillo <C> y el subconjunto del soporte del medidor No. 2.

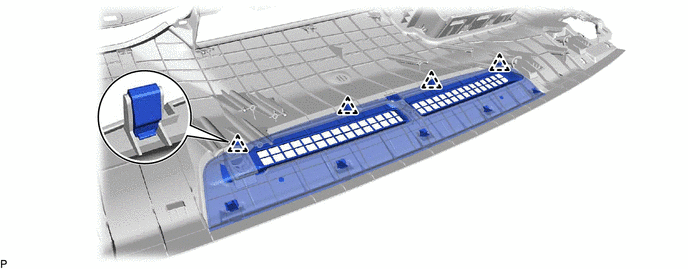

18. EXTRAIGA EL EMBELLECEDOR NO. 1 DE LA BOQUILLA DEL DESESCARCHADOR

(a) Desenganche los 4 clips.

(b) Desenganche las 5 guias y extraiga el embellecedor de la boquilla del desescarchador No. 1.

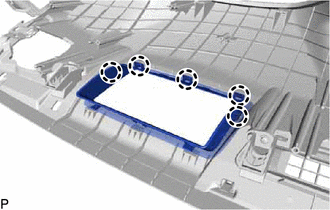

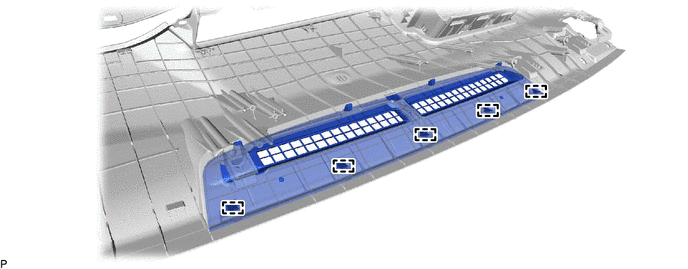

19. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL PANEL DE INSTRUMENTOS (con pantalla HUD)

(a) Desenganche las 5 garras.

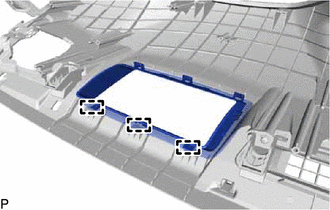

(b) Desenganche las 3 guias para extraer la cubierta del orificio del panel de instrumentos.

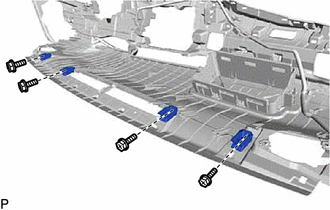

20. EXTRAIGA EL PASADOR DEL PANEL DE INSTRUMENTOS NO. 1

(a) Extraiga los 4 tornillos <C> y los 4 pasadores del panel de instrumentos No. 1.

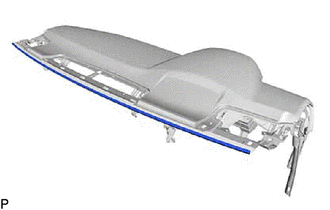

21. EXTRAIGA EL AMORTIGUADOR DEL PANEL DE INSTRUMENTOS

(a) Extraiga el cojin del panel de instrumentos.
