MONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO

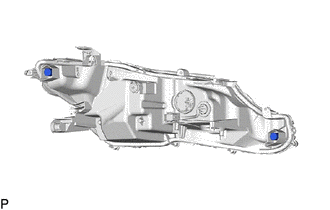

1. INSTALE LA CUBIERTA DEL FARO (para los intermitentes de tipo de LED)
(a) Instale las 2 cubiertas de los faros. |
|

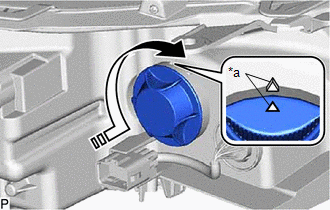

2. INSTALE LA CUBIERTA POSTERIOR DEL FARO (para los intermitentes de tipo de LED)
(a) Gire la cubierta trasera del faro como se muestra en la ilustración hasta que se alineen las marcas de bloqueo para colocarlo.
*a | Marca de bloqueo |
![]() |
Instale en esta dirección |
3. COLOQUE EL TAPÓN DEL ZÓCALO DE LOS INTERMITENTES DELANTEROS (para los intermitentes de tipo de bombilla)

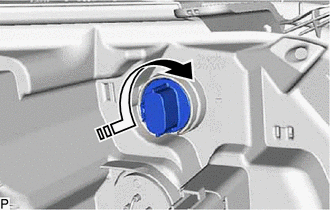

4. COLOQUE LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL DELANTERA (para los intermitentes de tipo de bombilla)
(a) Instale la bombilla de la luz de posición lateral delantera en el tapón del zócalo de la luz de posición lateral delantera.
(b) Gire el tapón del zócalo de la luz de posición lateral delantera con la bombilla de la luz de posición lateral delantera, como se muestra en la ilustración, para instalarlos como una unidad.
![]() |
Instale en esta dirección |
5. COLOQUE EL ZÓCALO DE LOS INTERMITENTES DELANTEROS (para la bombilla de la luz de los intermitentes)

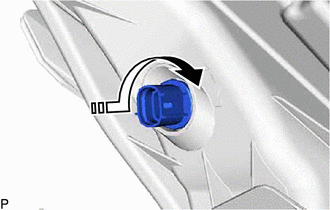

6. COLOQUE LA BOMBILLA DEL INTERMITENTE DELANTERO (para los intermitentes de tipo de bombilla)
(a) Coloque la bombilla del intermitente delantero en su zócalo.
(b) Gire el zócalo del intermitente delantero con la bombilla del intermitente delantero, como se muestra en la ilustración, y colóquelos como si se tratase de una unidad.
![]() |
Coloque en esta dirección |
