INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL FARO
(a) Conecte todos los conectores.
(b) Para intermitentes tipo de bombilla:
(1) Enganche la abrazadera.

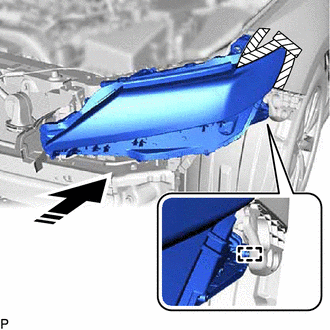

(c) Enganche la guÃa para instalar temporalmente el conjunto del faro tal y como se muestra en la ilustración.
.png) |
Instale en esta dirección |

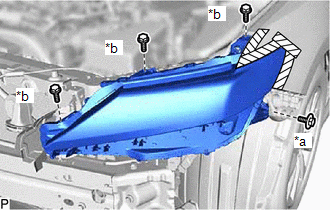

| (d) Instale el conjunto del faro con el perno y los 3 tonillos. Torque: Perno : 7.0 N·m {71 kgf·cm, 62 in·lbf} |
|
(e) Retire la cinta protectora.
2. COLOQUE EL CONJUNTO DEL PARACHOQUES DELANTERO
Haga clic aquà .gif)
3. AJUSTE LA DIRECCIÓN DE LAS LUCES DE LOS FAROS
Haga clic aquÃ
