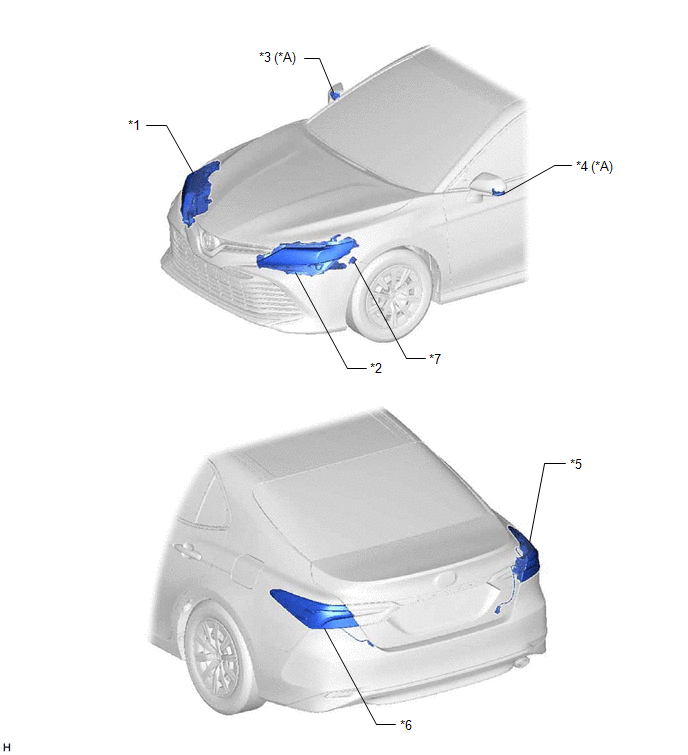

UBICACION DE LAS PIEZAS
ILUSTRACION
*A | Con intermitentes laterales | - |
- |
*1 |
CONJUNTO DEL FARO DERECHO - INTERMITENTES |
*2 | CONJUNTO DEL FARO IZQUIERDO - INTERMITENTES |
*3 | CONJUNTO DEL INTERMITENTE LATERAL DERECHO |
*4 | CONJUNTO DEL INTERMITENTE LATERAL IZQUIERDO |
*5 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS - INTERMITENTES |
*6 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS - INTERMITENTES |
*7 | AVISADOR ACUSTICO DE BLOQUEO INALAMBRICO DE LAS PUERTAS |
- | - |

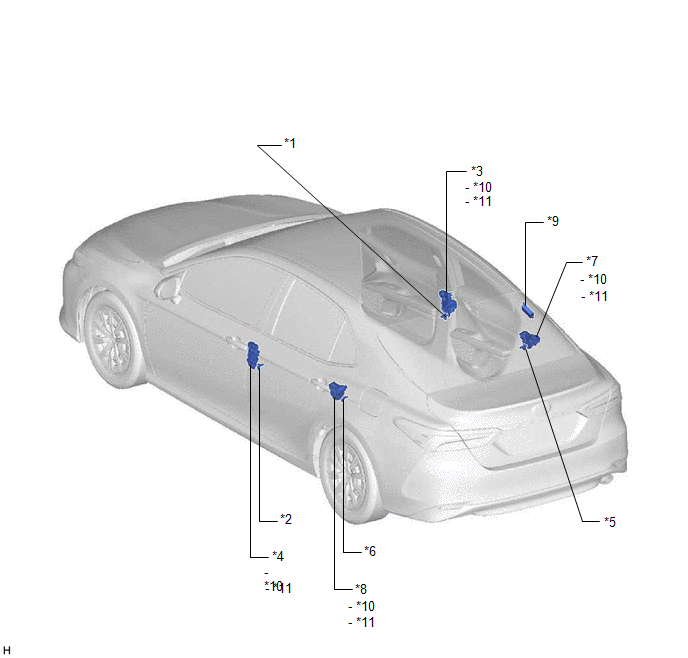

ILUSTRACION
*1 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado derecho) | *2 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado izquierdo) |
*3 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR |
*4 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR |
*5 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (para el lado derecho) | *6 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (para el lado izquierdo) |
*7 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR |
*8 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR |
*9 | CONJUNTO DEL RECEPTOR DEL SISTEMA DE SUPERVISION DE LA PRESION DE LOS NEUMATICOS Y DE LA LLAVE ELECTRICA |
*10 | MOTOR DE BLOQUEO DE PUERTAS |
*11 | INTERRUPTOR DE DETECCION DE DESBLOQUEO DE PUERTAS |
- | - |

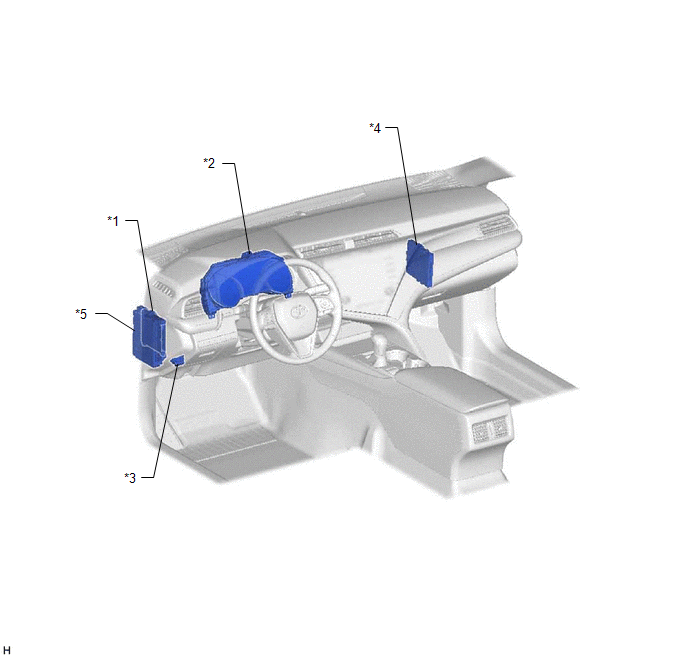

ILUSTRACION
*1 | ECU DE LA CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
*2 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*3 | DLC3 |
*4 | ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
*5 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE AM2 - FUSIBLE ECU-DCC NO. 2 - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 NO. 4 | - |
- |
Fallo de carga
PROCEDIMIENTO
1. REVISE LA POLEA DEL GENERADOR CON EMBRAGUE (INSPECCIÓN EN EL VEHÍCULO)
(a) Arranque el motor y compruebe visualmente si el conjunto del rotor del generador (ventilador) del conjunto del generador está en funcionamiento.
OK: El conjunto del rotor del generador (ve ...
ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion o instalacion del conjunto delantero ...
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL CONJUNTO DEL CUERPO DE LA VÁLVULA DE TRANSMISIÓN
(a) Recubra 2 juntas nuevas de la caja del transeje con ATF WS genuino de Toyota e instálelas en el subconjunto de la caja del transeje automático.
(b) Recubra una junta nueva de la caja del transeje co ...
