Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE TEMPERATURA DEL REFRIGERANTE DE MOTOR

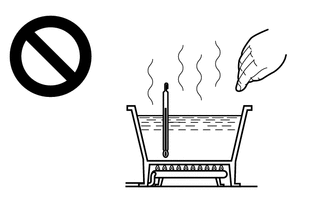

ADVERTENCIA:

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - 2

20 °C (68 °F)

2.32 a 2.59 k?

80 °C (176 °F)

0.310 a 0.326 k?

AVISO:

Si inspecciona el sensor de temperatura del refrigerante del motor en agua, asegurese de que el agua no entre en contacto con los terminales. Una vez terminada la comprobacion, seque los restos de agua del sensor de temperatura del refrigerante del motor.

Si el resultado no es el especificado, reemplace el sensor de temperatura del refrigerante del motor.

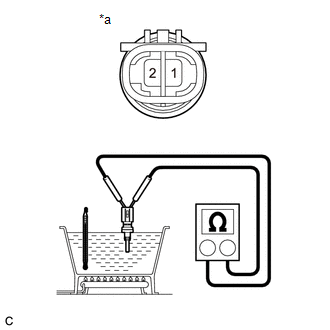

*a

Componente sin mazo de cables conectado

(Sensor de temperatura del refrigerante de motor)
