EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del sensor de temperatura del refrigerante del motor.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Sustitucion del sensor de temperatura del refrigerante de motor |
Inspeccion posterior a la reparacion |
|
|
PROCEDIMIENTO
1. DRENE EL REFRIGERANTE DE MOTOR
Haga clic aqui
.gif)
2. EXTRAIGA EL SENSOR DE Temperatura del refrigerante del motor

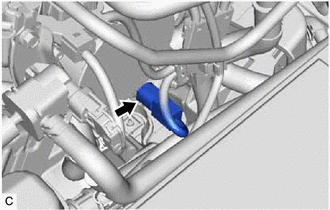

| (a) Desconecte el conector del sensor de temperatura del refrigerante de motor. |
|

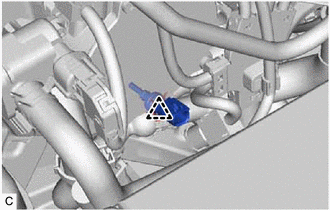

| (b) Extraiga el clip y el sensor de temperatura del refrigerante de motor de la salida de agua. AVISO: Si un sensor de Temperatura del refrigerante del motor se ha caido o golpeado, sustituyalo. |
|
