DESCRIPCIÓN

La ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) determina el estado del sistema de las luces de carretera automáticas de acuerdo con la señal del sistema de luces de carretera automáticas procedente de la cámara de reconocimiento de avance.

No. de DTC

Detection Item

Condición de detección de DTC

Área afectada

Se emite el DTC desde

B124B

Sistema automático de las luces de carretera

Avería en el sistema automático de las luces de carretera
  • Sistema de cámara delantera
  • Sistema de control de la velocidad de crucero de radar dinámico
  • Sistema de asistencia al seguimiento de carril
  • Sistema de asistencia en carretera*
  • Sistema del sensor del radar delantero
  • Sistema anticolisión
  • Sistema SFI
  • Sistema de control de estabilidad del vehículo
  • Sistema de comunicación CAN
  • Cámara de reconocimiento de avance
  • ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Main Body

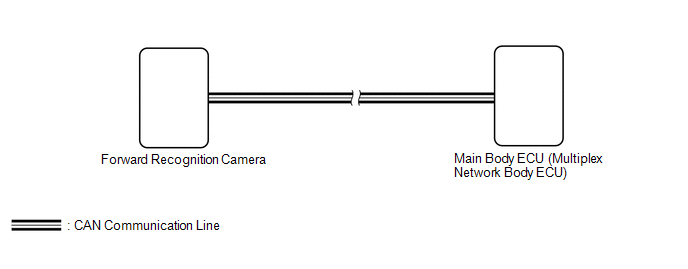

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

OBSERVACIÓN:

Si la cámara de reconocimiento de avance almacena un DTC para una avería de cualquiera de los siguientes, este DTC se almacenará simultáneamente.

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITEN DTC (COMPROBACIÓN DE ESTADO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Entre en los siguientes menús: System Select / Health Check.

(e) Compruebe los DTC.

Resultado:

Resultado

Vaya a

Solo se emite el DTC B124B

A

Se emiten el DTC B124B y otros DTC

B
B

VAYA A LA OTRA TABLA DE DTC
A

2.

INSPECCIONE EL SISTEMA DE LA CÁMARA DELANTERA

(a) Compruebe si el sistema de control de la velocidad de crucero de radar dinámico, el sistema de asistencia al seguimiento de carril, el sistema de asistencia en carretera*, el sistema del sensor del radar delantero o el mensaje de advertencia del sistema anticolisión se visualiza en la pantalla de información múltiple.

Haga clic aquí

OK:

No se muestra ningún mensaje de advertencia del sistema de control de la velocidad de crucero de radar dinámico, del sistema de asistencia al seguimiento de carril, del sistema de asistencia en carretera*, del sistema del sensor del radar delantero o del sistema anticolisión.

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA).

NG

VAYA AL SISTEMA DE LA CÁMARA DELANTERA
