Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito del sensor de las luces (B1244)

DESCRIPCIÓN

El sensor de control automático de luces detecta la luz ambiental. El sensor crea una señal eléctrica de acuerdo con la cantidad de luz detectada y envía la señal a la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería). La ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) enciende o apaga los faros y las luces traseras de acuerdo con esta señal.

No. de DTC

Detection Item

Condición de detección de DTC

Área afectada

Se emite el DTC desde

B1244

Circuito del sensor de las luces

Condición de detección:
  • El interruptor de encendido está en la posición ON.
Estado de la avería:
  • Se cumple alguna de las siguientes condiciones:
    • Avería en el sensor de control automático de luces
    • Circuito abierto o cortocircuito en el sensor de control automático de luces
Duración de la avería:
  • 5 segundos o más
  • Sensor de control automático de luces
  • Mazo de cables o conector
  • ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Main Body

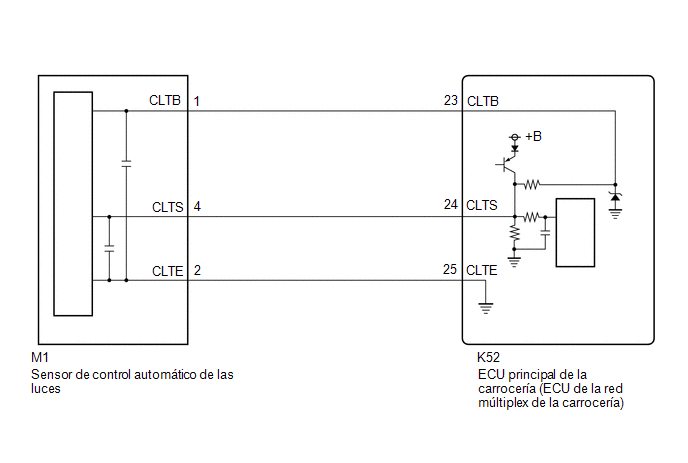

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Antes de sustituir la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería), consulte el Registro.*

Haga clic aquí

PROCEDIMIENTO

1.

BORRE EL DTC

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menús: Sistema eléctrico de la carrocería > Carrocería principal > Códigos de problema.

(e) Bore los DTC.

Body Electrical > Main Body > Clear DTCs
SIGUIENTE

2.

COMPRUEBE SI SE EMITEN DTC

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en la posición ON.

(c) Espere al menos 10 segundos.

(d) Encienda el Techstream.

(e) Ingrese a los siguientes menús: Sistema eléctrico de la carrocería > Carrocería principal > Códigos de problema.

(f) Compruebe los DTC.

Body Electrical > Main Body > Trouble Codes

OK:

No se emitió el DTC B1244.

OK

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí

NG

3.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menús: Sistema eléctrico de la carrocería/Carrocería principal/Lista de datos.

(e) Siguiendo las indicaciones de la pantalla del Techstream, visualice la lista de datos y compruebe que el valor de iluminancia del sensor de luces cambiar al realizar lo siguiente:

(1) Cubra el sensor de control automático de luces con un objeto opaco.

(2) Deslice lentamente el objeto opaco para descubrir y cubrir el sensor de control de las luces automáticas.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Rango

Condición normal

Nota de diagnóstico

Light Sensor Illuminance

Iluminación del sensor de control de las luces

De 0 a 8191 lx o sensoFail

El nivel de luz ambiental determina el valor que se emite

-

Body Electrical > Main Body > Data List

Pantalla del tester

Light Sensor Illuminance

OK:

El valor cambia en función a la cantidad cubierta del sensor de control automático de luces.

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA).

Haga clic aquí

NG

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR DE CONTROL AUTOMÁTICO DE LUCES - ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA))

(a) Desconecte el conector M1 del sensor de control automático de luces.

(b) Desconecte el conector K52 de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

M1-1 (CLTB) - K52-23 (CLTB)

Siempre

Inferior a 1 Ω

M1-4 (CLTS) - K52-24 (CLTS)

Siempre

Inferior a 1 Ω

M1-2 (CLTE) - K52-25 (CLTE)

Siempre

Inferior a 1 Ω

M1-1 (CLTB) o K52-23 (CLTB) - Masa de la carrocería

Siempre

10 kΩ o superior

M1-4 (CLTS) o K52-24 (CLTS) - Masa de la carrocería

Siempre

10 kΩ o superior

M1-2 (CLTE) o K52-25 (CLTE) - Masa de la carrocería

Siempre

10 kΩ o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE LA ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

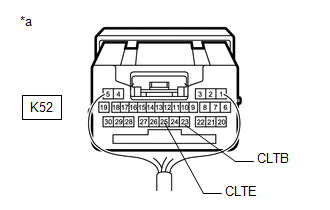

*a

Componente con mazo de cables conectado

(ECU principal de la carrocería [ECU de la red múltiplex de la carrocería])

(a) Conecte el conector K52 de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

K52-23 (CLTB) - K52-25 (CLTE)

Interruptor de encendido en la posición OFF

Inferior a 1 V

Interruptor de encendido en la posición ON

11 a 14 V

NG

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA).

Haga clic aquí

OK

6.

INSPECCIONE EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES

(a) Revise el sensor de control automático de luces.

Haga clic aquí

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA).

Haga clic aquí

NG

SUSTITUYA EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES

Haga clic aquí
