Componentes
COMPONENTES

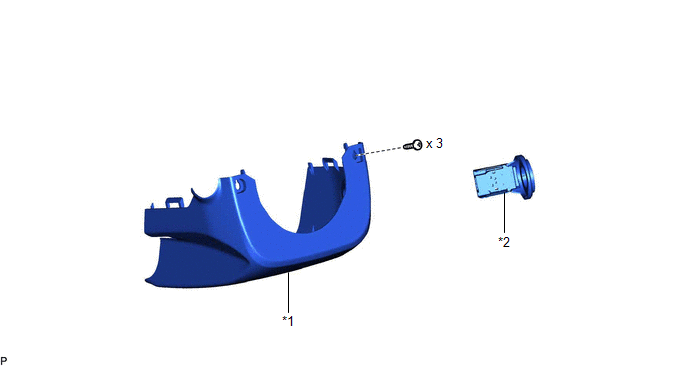

ILUSTRACION
|
*1 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION |
*2 | BOBINA DE LA LLAVE TRANSMISORA |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION
Haga clic aqui .gif)
2. EXTRAIGA LA BOBINA DE LA LLAVE TRANSMISORA
Haga clic aqui
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE LA LUZ DEL CILINDRO DE LA LLAVE DE ENCENDIDO (BOBINA DE LA LLAVE TRANSMISORA)
|

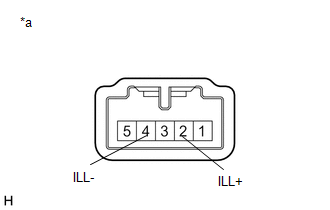

*a | Componente sin mazo de cables conectado (Luz del cilindro de la llave de encendido (bobina de la llave transmisora)) |
(a) Aplique tension de la bateria al conector y compruebe que se encienda la luz del cilindro de la llave de encendido.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 2 (ILL+) Terminal negativo (-) > 4 (ILL-) |
Siempre | La luz del cilindro de la llave de encendido se enciende |
Si el resultado no es el especificado, sustituya la luz del cilindro de la llave de encendido (bobina de la llave transmisora).
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE LA BOBINA DE LA LLAVE TRANSMISORA
Haga clic aqui .gif)
2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION
Haga
clic aqui
InstalaciOn
