Toyota Camry Manual de reparaciones XV70 (2017-2023): UbicaciOn De Las Piezas

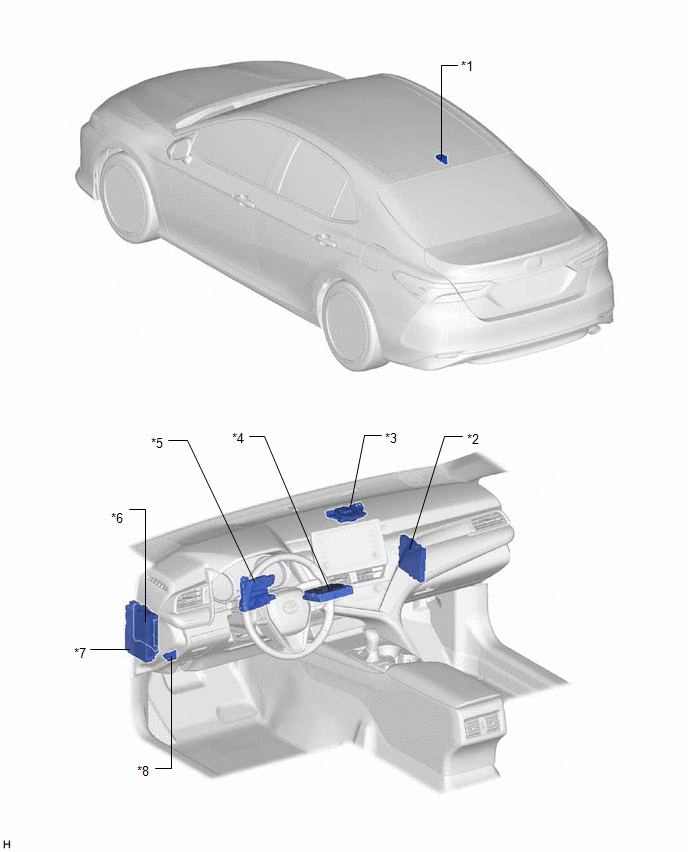

UBICACION DE LAS PIEZAS

ILUSTRACION

*1

CONJUNTO DE LA ANTENA DEL TECHO

- GPS

- Telefono principal

*2

ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

*3

CONJUNTO DE LA ANTENA DE NAVEGACION

- Telefono secundario

*4

DCM (TRANSCEPTOR DE TELEMATICA)

*5

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*6

ECU DE LA CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA)

*7

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE DCM

- FUSIBLE ECU-IG2 NO. 3

*8

DLC3
