TERMINALES DE LA ECU

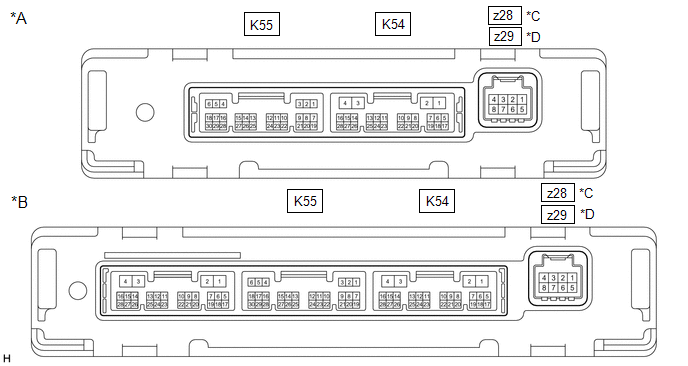

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*A	Sin calefaccion de los asientos	*B	Con calefaccion de los asientos
*C	Para tipo doble	*D	Para tipo simple

OBSERVACION:

Inspeccionelo desde la parte trasera del conector mientras este conectado al conjunto del amplificador del aire acondicionado.

No. de terminal (Simbolo)	Color del cableado	Descripcion del terminal	Condicion	Condicion especificada
K55-1 (SG-1) - Masa de la carroceria	LG - Masa de la carroceria	Masa del termistor del enfriador (sensor de temperatura interior)	Siempre	Inferior a 1 V
K55-2 (SG-2) - Masa de la carroceria	W - Masa de la carroceria	Masa para el conjunto del termistor	Siempre	Inferior a 1 V
K55-3 (SG-4) - Masa de la carroceria	L - Masa de la carroceria	Masa para el sensor de presion del aire acondicionado	Siempre	Inferior a 1 V
K55-6 (S5-3) - K55-3 (SG-4)	GR - L	Fuente de alimentacion para el sensor de presion del aire acondicionado	Interruptor de encendido en posicion ON	4.75 a 5.25 V
K55-6 (S5-3) - K55-3 (SG-4)	GR - L		Interruptor de encendido en posicion OFF	Por debajo de 1 V
K55-9 (MGC) - K54-4 (GND)*3	G - W-B	Senal de funcionamiento del embrague magnetico	Motor en marcha Interruptor del soplador: LO Interruptor A/C: desactivado	De 11 a 14 V
K55-9 (MGC) - K54-4 (GND)*3	G - W-B	Senal de funcionamiento del embrague magnetico	Motor en marcha Interruptor del soplador: LO Interruptor del A/C: ON	Por debajo de 1 V
K55-13 (TAM) - K55-2 (SG-2)	R - W	Senal del conjunto del termistor	Interruptor de encendido en ON Temperatura ambiente: 25 °C (77 °F)	1.05 a 1.45 V
K55-13 (TAM) - K55-2 (SG-2)	R - W	Senal del conjunto del termistor	Interruptor de encendido en posicion ON Temperatura ambiente: 40 °C (104 °F)	0.64 a 0.87 V
K55-14 (TR) - K55-1 (SG-1)	GR - LG	Senal del termistor del enfriador (sensor de temperatura interior)	Interruptor de encendido en la posicion ON Temperatura del habitaculo: 25 °C (77 °F)	1.05 a 1.45 V
K55-14 (TR) - K55-1 (SG-1)	GR - LG		Interruptor de encendido en posicion ON Temperatura del habitaculo: 40 °C (104 °F)	0.64 a 0.87 V
K55-20 (ECOS) - K54-4 (GND)*4	W - W-B	Senal del conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico)	Interruptor de encendido en ON Conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico): desactivado	De 11 a 14 V
K55-20 (ECOS) - K54-4 (GND)*4	W - W-B		Interruptor de encendido en ON Conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico): activado	Por debajo de 1 V
K55-21 (LOCK) - K55-2 (SG-2)*3	B - W	Senal del sensor de bloqueo del A/C	Motor en marcha Interruptor del soplador: LO Interruptor del A/C: ON	Generacion de pulsos (consulte la forma de onda 1)
K55-24 (PRE) - K55-3 (SG-4)	W - L	Senal del sensor de presion del aire acondicionado	Motor en marcha Sistema de aire acondicionado en funcionamiento Presion del refrigerante: Presion anomala (superior a 3025 kPaG (30.8 kgf/cm2, 439 psi))	4.61 V o superior
			Motor en marcha Sistema de aire acondicionado en funcionamiento Presion del refrigerante: Presion anomala (inferior a 176 kPaG (1.8 kgf /cm2, 26 psi))	Inferior a 0.74 V
			Motor en marcha Sistema de aire acondicionado en funcionamiento Presion del refrigerante: Presion normal (inferior a 3025 kPaG (30.8 kgf/cm2, 439 psi) y superior a 176 kPaG (1.8 kgf/cm2, 26 psi))	0.74 a 4.61 V
K54-1 (B) - K54-4 (GND)	LA-B - W-B	Fuente de alimentacion (de reserva)	Siempre	De 11 a 14 V
K54-2 (IG+) - K54-4 (GND)	LA-GR - W-B	Fuente de alimentacion (IG)	Interruptor de encendido en posicion ON	11 a 14 V
K54-2 (IG+) - K54-4 (GND)	LA-GR - W-B	Fuente de alimentacion (IG)	Interruptor de encendido en posicion OFF	Por debajo de 1 V
K54-3 (SOL+) - K54-4 (GND)	R - W-B	Senal de funcionamiento del solenoide del compresor	Motor en marcha Interruptor del soplador: LO Interruptor del A/C: ON	Generacion de pulsos (consulte la forma de onda 2)
K54-4 (GND) - Masa de la carroceria	W-B - Masa de la carroceria	Masa para la fuente de alimentacion principal	Siempre	Inferior a 1 V
K54-6 (BLW) - K54-4 (GND)	LG - W-B	Senal de control de velocidad del motor del soplador	Interruptor de encendido en posicion ON Interruptor del soplador: LO	Generacion de pulsos (Consulte la forma de onda 3)
K54-11 (CANH) - K54-12 (CANL)	SB - W	Sistema de comunicacion CAN	La comunicacion CAN se lleva a cabo	Generacion de impulsos
K54-14 (LIN1) - K54-4 (GND)	W - W-B	Senal de comunicacion LIN	Interruptor de encendido en la posicion ON	Generacion de impulsos (consulte la forma de onda 4)
z28-2 (BUS G) - Masa de la carroceria*1	-	Masa del BUS IC	Siempre	Por debajo de 1 V
z28-3 (BUS) - z28-2 (BUS G)*1	-	Senal de control del BUS IC	Interruptor de encendido en posicion ON	Generacion de pulsos (consulte la forma de onda 5)
z28-4 (B BUS) - z28-2 (BUS G)*1	-	Fuente de alimentacion del BUS IC	Interruptor de encendido en posicion OFF	De 11 a 14 V
z28-5 (SG) - Masa de la carroceria*1	GR - Masa de la carroceria	Masa del termistor del enfriador No. 1	Siempre	Por debajo de 1 V
z28-6 (TE) - z28-5 (SG)*1	GR - GR	Senal del termistor del enfriador N.° 1	Interruptor de encendido en la posicion ON Temperatura del evaporador: 0 °C (32 °F)	1.7 a 2.1 V
z28-6 (TE) - z28-5 (SG)*1	GR - GR	Senal del termistor del enfriador N.° 1	Interruptor de encendido en posicion ON Temperatura del evaporador: 15 °C (59 °F)	0.9 a 1.3 V
z29-2 (1A) - Masa de la carroceria*2	-	Masa del BUS IC	Siempre	Por debajo de 1 V
z29-3 (2A) - z29-2 (1A)*2	-	Senal de control del BUS IC	Interruptor de encendido en posicion ON	Generacion de pulsos (consulte la forma de onda 5)
z29-4 (3A) - z29-2 (1A)*2	-	Fuente de alimentacion del BUS IC	Interruptor de encendido en posicion OFF	De 11 a 14 V
z29-5 (4A) - Masa de la carroceria*2	GR - Masa de la carroceria	Masa del termistor del enfriador No. 1	Siempre	Por debajo de 1 V
z29-6 (5A) - z29-5 (4A)*2	GR - GR	Senal del termistor del enfriador N.° 1	Interruptor de encendido en la posicion ON Temperatura del evaporador: 0 °C (32 °F)	1.7 a 2.1 V
z29-6 (5A) - z29-5 (4A)*2	GR - GR	Senal del termistor del enfriador N.° 1	Interruptor de encendido en posicion ON Temperatura del evaporador: 15 °C (59 °F)	0.9 a 1.3 V

*1: para tipo doble
*2: para tipo unico
*3: Para 2GR-FKS
*4: con sistema del freno de estacionamiento electrico

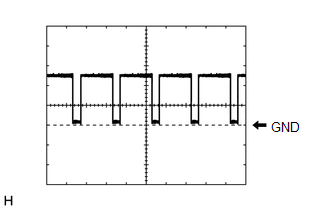

(a) Forma de onda 1:

Elemento	Contenido
No. de terminal	K55-21 (LOCK) - K55-2 (SG-2)
Ajuste de la herramienta	200 mV/DIV., 10 ms./DIV.
Estado	Motor en marcha Interruptor del soplador: LO Interruptor del A/C: ON

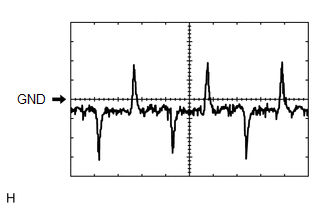

(b) Forma de onda 2:

Elemento	Contenido
No. de terminal	K54-3 (SOL+) - K54-4 (GND)
Ajuste de la herramienta	5 V/DIV., 500 ?s./DIV.
Estado	Motor en marcha Interruptor del soplador: LO Interruptor del A/C: ON

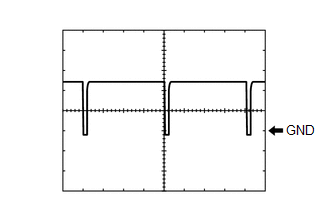

Elemento	Contenido
No. de terminal	K54-6 (BLW) - K54-4 (GND)
Configuracion de la herramienta	2 V/DIV., 1 ms./DIV.
Estado	Interruptor de encendido en posicion ON Interruptor del soplador: LO

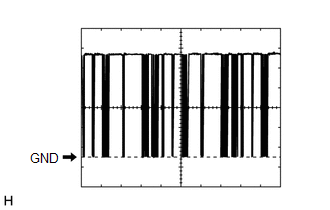

(d) Forma de onda 4:

Componente	Contenido
No. de terminal	K54-14 (LIN1) - K54-4 (GND)
Configuracion de la herramienta	2 V/DIV., 20 ms./DIV.
Estado	Interruptor de encendido en ON

(e) Forma de onda 5:

Componente	Contenido
No. de terminal	z28-3 (BUS) - z28-2 (BUS G)1 z29-3 (2A) - z29-2 (1A)2
Ajuste de la herramienta	2 V/DIV., 2 ms./DIV.
Estado	Interruptor de encendido en ON

Componente

Contenido

No. de terminal

z28-3 (BUS) - z28-2 (BUS G)*1

z29-3 (2A) - z29-2 (1A)*2

Ajuste de la herramienta

2 V/DIV., 2 ms./DIV.

Estado

Interruptor de encendido en ON

*1: para tipo doble
*2: para tipo unico

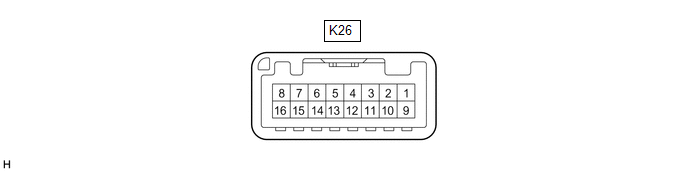

INSPECCIONE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

OBSERVACION:

Inspeccionelo desde la parte trasera del conector mientras esta conectado al conjunto del sistema de control del aire acondicionado.

No. de terminal (Simbolo)	Color del cableado	Descripcion del terminal	Condicion	Condicion especificada
K26-2 (IG+) - K26-6 (GND)	GR - W-B	Fuente de alimentacion (IG)	Interruptor de encendido en posicion OFF	Inferior a 1 V
K26-2 (IG+) - K26-6 (GND)	GR - W-B	Fuente de alimentacion (IG)	Interruptor de encendido en la posicion ON	De 11 a 14 V
K26-6 (GND) - Masa de la carroceria	W-B - Masa de la carroceria	Masa del conjunto del sistema de control del aire acondicionado	Siempre	Inferior a 1 V
K26-9 (LIN1) - Masa de la carroceria	LG - Masa de la carroceria	Senal de comunicacion LIN	Interruptor de encendido en la posicion ON	Generacion de impulsos (consulte la forma de onda)
K26-11 (ILL+) - Masa de la carroceria	W - Masa de la carroceria	Senal de iluminacion	Interruptor de control de las luces en posicion la OFF	Inferior a 1 V
K26-11 (ILL+) - Masa de la carroceria	W - Masa de la carroceria	Senal de iluminacion	Interruptor de control de las luces en posicion TAIL o HEAD	11 a 14 V
K26-15 (ILL-) - Masa de la carroceria	B - Masa de la carroceria	Senal de iluminacion	Siempre	Inferior a 1 V

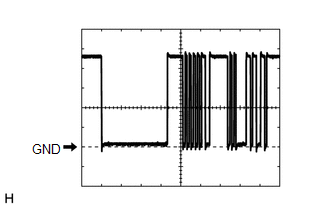

(a) Forma de onda:

Elemento	Contenido
No. de terminal	K26-9 (LIN1) - Masa de la carroceria
Configuracion de la herramienta	2 V/DIV., 20 ms./DIV.
Estado	Interruptor de encendido en posicion ON
