UBICACIÓN DE LAS PIEZAS

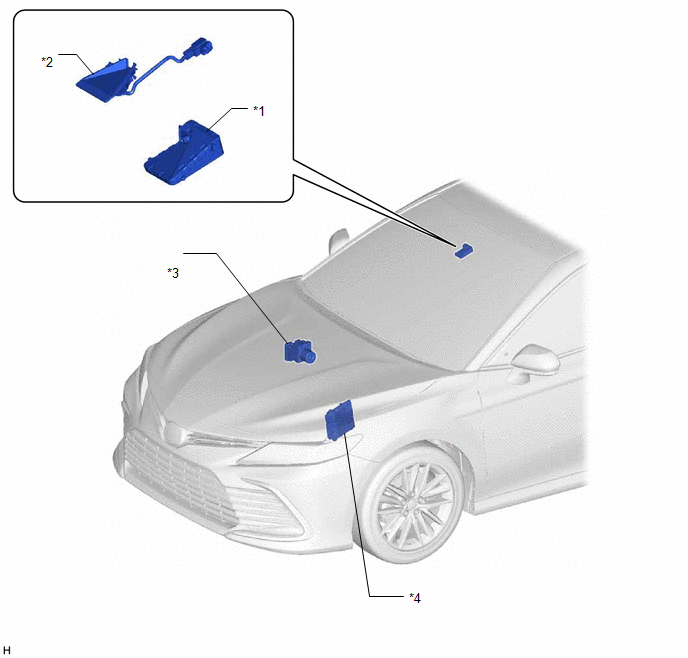

ILUSTRACIÓN
|
*1 | CÁMARA DE RECONOCIMIENTO DE AVANCE |
*2 | SUBCONJUNTO DEL CAPÓ DE RECONOCIMIENTO DE AVANCE CON CALENTADOR |
|
*3 | ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |
*4 | ECM |

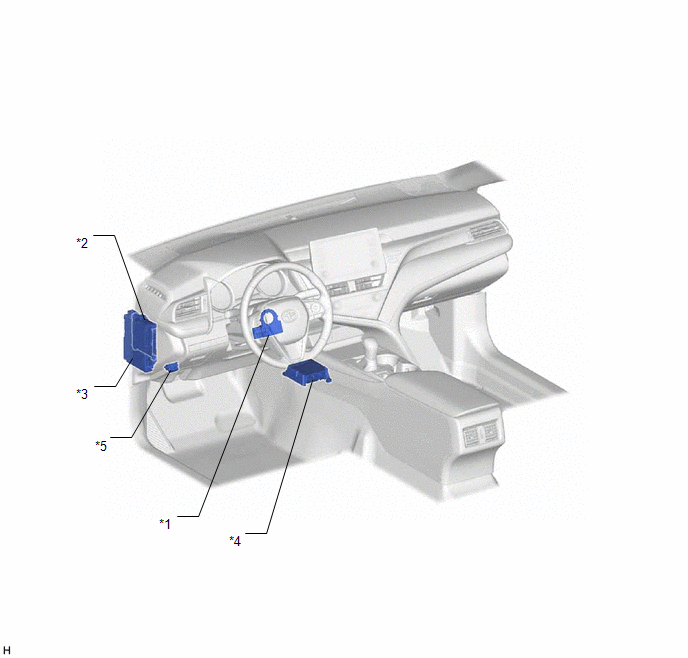

ILUSTRACIÓN
|
*1 | SENSOR DE DIRECCIÓN |
*2 | ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
|
*3 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 3 |
*4 | CONJUNTO DEL SENSOR DEL AIRBAG |
|
*5 | DLC3 |
- | - |
PrecauciÓn
Diagrama Del SistemaInstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL SENSOR DE CONTROL AUTOMÁTICO DE LAS LUCES
(a) Enganche las 2 garras e instale el sensor de control automático de luces.
(b) Conecte el conector. 2. INSTALE EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR
Haga clic aquí
3. INSTALE EL CONDUCTO D ...
InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL soporte NO. 2 DEL ECM
(a) Coloque el soporte No. 2 del ECM con los 2 tornillos. Torque:
4.5 N·m {46 kgf·cm, 40 in·lbf} 2. INSTALE EL SOPORTE No. 1 DEL ECM
(a) Coloque el soporte No. 1 del ECM con los 2 tornillos. Torque:
4.5 N·m {46 kgf·cm, 40 i ...
Cortocircuito a masa en la antena GNSS (B15C111,B15C113)
DESCRIPCION Estos DTC se almacenan cuando se produce una averia en el circuito de la antena del telefono y del GPS (para el lado del techo).
No. de DTC Detection Item
Condicion de deteccion de DTC
Area Afectada B15C111
Cortocircuito a Masa en el Circuito de la Antena GNSS
...
