DESCRIPCION
La senal de video procedente del conjunto de la camara de television trasera se transmite al conjunto del receptor de radio y pantalla.

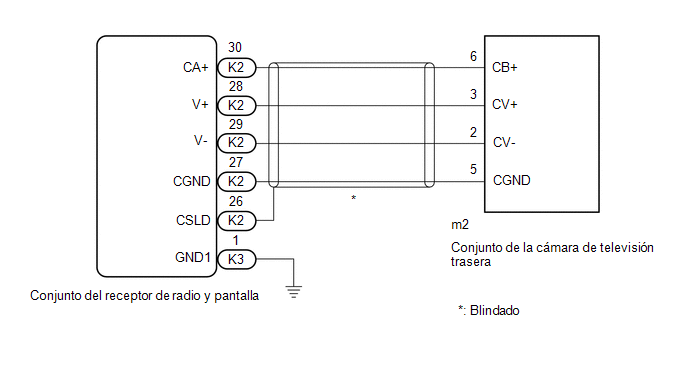

DIAGRAMA DE CONEXIONES
.png)
PROCEDIMIENTO
| 1. |
COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA) |
Haga clic aqui .gif)
| NG | .gif) | REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR |
|
| 2. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
Haga clic aqui
| NG | | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
|
| 3. |
INSPECCIONE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA |
Haga clic aqui
| OK | | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA Haga clic aqui |
