DESCRIPCION
Este DTC se almacena si el conjunto del receptor de radio y pantalla evalua que las senales o las lineas de senal entre el conjunto del receptor de radio y pantalla y el conjunto de la camara de vision trasera no son normales como resultado de su autocomprobacion.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
|---|---|---|---|
|
C1622 | Camara trasera desconectada | Circuito abierto o cortocircuito en el circuito de la senal del conjunto de la camara de television trasera |
|

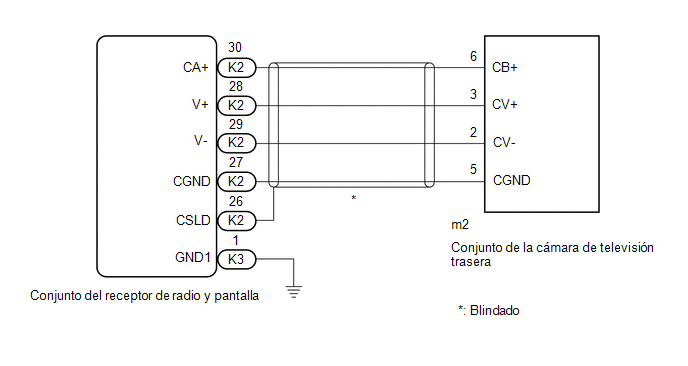

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
| 1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA) |
(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector m2 del conjunto de la camara de television trasera.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| K2-30 (CA+) - m2-6 (CB+) |
Siempre | Inferior a 1 ? |
| K2-28 (V+) - m2-3 (CV+) | Siempre |
Inferior a 1 ? |
|
K2-29 (V-) - m2-2 (CV-) |
Siempre | Inferior a 1 ? |
| K2-27 (CGND) - m2-5 (CGND) | Siempre | Inferior a 1 ? |
|
K2-26 (CSLD) - Masa de la carroceria |
Siempre | Inferior a 1 ? |
| K2-30 (CA+) o m2-6 (CB+) - Masa de la carroceria |
Siempre | 10 k? o superior |
| K2-28 (V+) o m2-3 (CV+) - Masa de la carroceria |
Siempre | 10 k? o superior |
| K2-29 (V-) o m2-2 (CV-) - Masa de la carroceria |
Siempre | 10 k? o superior |
| K2-27 (CGND) o m2-5 (CGND) - Masa de la carroceria |
Siempre | 10 k? o superior |
| NG | .gif) | REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR |
|
| 2. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
(a) Conecte de nuevo el conector K2 del receptor del conjunto de radio y pantalla.
| (b) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
|
|
(c) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|

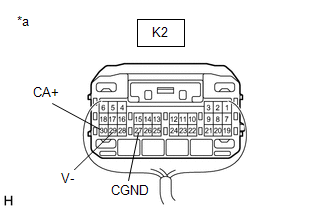

| K2-30 (CA+) - K2-27 (CGND) |
Interruptor de encendido en la posicion ACC |
5.5 a 7.05 V |
| NG | | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
|
| 3. |
INSPECCIONE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA |
(a) Vuelva a conectar el conector m2 del conjunto de la camara de television trasera.
(b) Compruebe la forma de onda del conjunto de la camara de television trasera con un osciloscopio.
OBSERVACION:
Se utiliza un conector impermeable para el conjunto de la camara de television trasera. Por tanto, inspeccione la forma de onda en el conjunto del receptor de radio y pantalla con el conector conectado.
OK:
La forma de onda es similar a la mostrada en la ilustracion.
|
Elemento | Contenido |
|---|---|
|
Terminal de medicion |

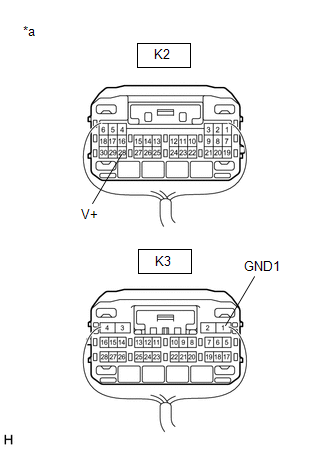

K2-28 (V+) - K3-1 (GND1) |
|
Ajuste de medicion | 200 mV/DIV., 50 ?s/DIV. |
|
Condicion | Interruptor de encendido en posicion ON, palanca de cambios en posicion R |
OBSERVACION:
|
*a | Componente con mazo de cables conectado (Conjunto del receptor de radio y pantalla) |
.png)
|

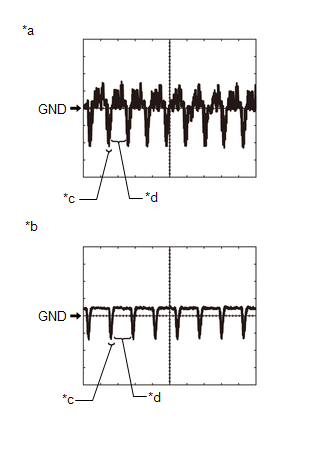

*a | Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen) |
|
*b | Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra) |
|
*c | Senal de sincronizacion |
|
*d | Forma de onda de video |
| OK | | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
| NG | | REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA Haga clic aqui |
