TERMINALES DE LA ECU

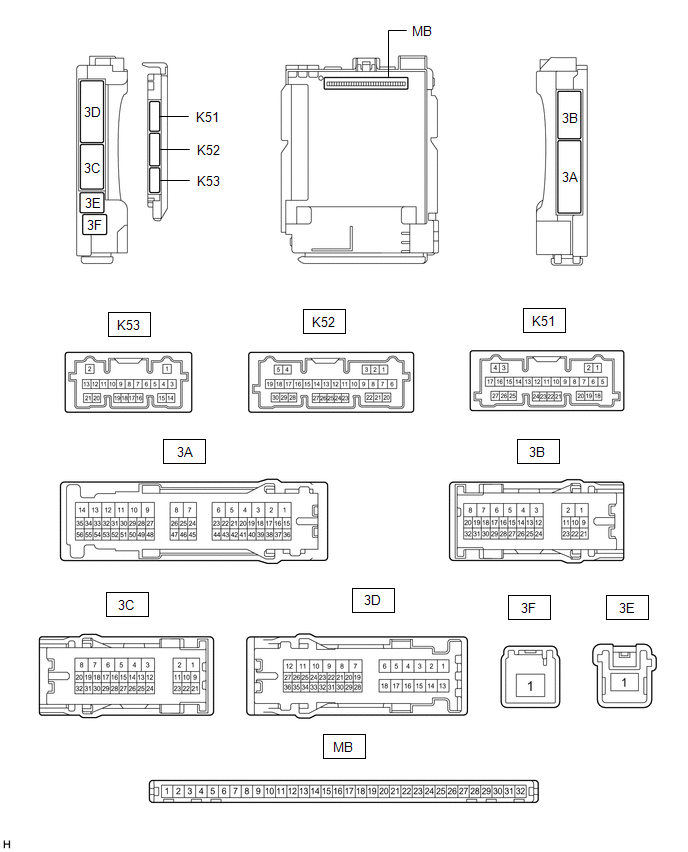

INSPECCIONE LA ECU DE LA CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) Y EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS
(a) Desconecte los conectores del conjunto del bloque de empalmes del panel de instrumentos y de la ECU principal de la carroceria (ECU de la red multiplex de la carroceria).
Haga clic aqui .gif)
(b) Vuelva a enchufar los conectores del conjunto del bloque de empalmes del panel de instrumentos.
(c) Mida la resistencia y la tension segun los valores de la siguiente tabla.
OBSERVACION:
Mida los valores del lado del mazo de cables con el conector desconectado.
|
No. de terminal (simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Condicion especificada |
|---|---|---|---|---|
|
MB-31 (BECU) - Masa de la carroceria |
- | Alimentacion de la bateria | Siempre | De 11 a 14 V |
|
MB-32 (IG) - Masa de la carroceria |
- | Fuente de alimentacion del encendido (senal IG) |
Interruptor de encendido en posicion ON |
11 a 14 V |
|
Interruptor de encendido en posicion OFF |
Inferior a 1 V | |||
|
MB-30 (ACC) - Masa de la carroceria |
- | Fuente de alimentacion del encendido (senal ACC) |
Interruptor de encendido en posicion ACC |
11 a 14 V |
|
Interruptor de encendido en posicion OFF |
Inferior a 1 V | |||
|
MB-11 (GND1) - Masa de la carroceria |
- | Masa |
Siempre | Inferior a 1 ? |
|
MB-2 (RCTY) - Masa de la carroceria |
- | Entrada del interruptor de la luz de cortesia de la puerta trasera derecha | Puerta trasera izquierda cerrada (OFF) |
10 k? o superior |
|
Puerta trasera izquierda abierta (ON) |
Por debajo de 1 ? | |||
|
MB-13 (LCTY) - Masa de la carroceria |
- | Entrada del interruptor de la luz de cortesia de la puerta trasera izquierda | Puerta trasera derecha cerrada (OFF) |
10 k? o superior |
|
Puerta trasera derecha abierta (ON) |
Por debajo de 1 ? |

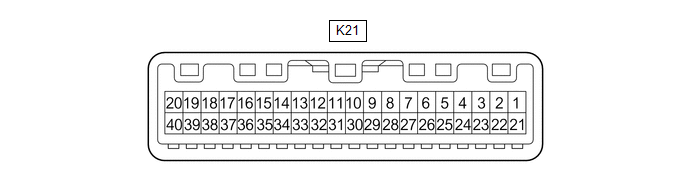

INSPECCIONE EL CONJUNTO DEL MEDIDOR COMBINADO
(a) Desenchufe el conector K21 del conjunto del medidor combinado.
(b) Mida la resistencia y la tension segun los valores de la siguiente tabla.
OBSERVACION:
Mida los valores del lado del mazo de cables con el conector desconectado.
|
No. de terminal (simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Estado especificado |
|---|---|---|---|---|
|
K21-40 (B) - Masa de la carroceria |
LA-B - Masa de la carroceria |
Fuente de alimentacion de la bateria |
Siempre | De 11 a 14 V |
|
K21-39 (IG+) - Masa de la carroceria |
LA-GR - Masa de la carroceria |
Fuente de alimentacion de encendido |
Interruptor de encendido desactivado |
Inferior a 1 V |
|
Interruptor de encendido en la posicion ON |
De 11 a 14 V | |||
|
K21-21 (ES) - Masa de la carroceria |
W-B - Masa de la carroceria |
Masa | Siempre |
Inferior a 1 ? |
|
K21-24 (RLSB) - Masa de la carroceria |
SB - Masa de la carroceria |
Senal del interruptor de la hebilla del cinturon de seguridad del asiento trasero izquierdo |
Cinturon de seguridad del asiento trasero izquierdo abrochado |
10 k? o superior |
|
Cinturon de seguridad del asiento trasero izquierdo desabrochado |
Inferior a 1 ? | |||
|
K21-26 (RRSB) - Masa de la carroceria |
LG - Masa de la carroceria |
Senal del interruptor de la hebilla del cinturon de seguridad del asiento trasero derecho |
Cinturon de seguridad del asiento trasero derecho abrochado |
10 k? o superior |
|
Cinturon de seguridad del asiento trasero derecho desabrochado |
Inferior a 1 ? | |||
|
K21-25 (RCSB) - Masa de la carroceria |
B - Masa de la carroceria |
Senal del interruptor de la hebilla del cinturon de seguridad del asiento central trasero |
Cinturon de seguridad del asiento central trasero abrochado |
10 k? o superior |
|
Cinturon de seguridad del asiento central trasero desabrochado |
Inferior a 1 ? |
(c) Vuelva a conectar el conector K21 del conjunto del medidor combinado.
(d) Mida la tension segun los valores de la siguiente tabla.
|
No. de terminal (simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Estado especificado |
|---|---|---|---|---|
|
K21-18 (RLMT) - Masa de la carroceria |
BE - Masa de la carroceria |
Senal de salida del indicador de advertencia del cinturon de seguridad del asiento trasero izquierdo |
Interruptor de encendido en posicion ON, indicador de advertencia del cinturon de seguridad del asiento trasero izquierdo apagado |
De 11 a 14 V |
|
Interruptor de encendido en posicion ON, indicador de advertencia del cinturon de seguridad del asiento trasero izquierdo encendido |
Por debajo de 1 V | |||
|
K21-20 (RRMT) - Masa de la carroceria |
G - Masa de la carroceria |
Senal de salida del indicador de advertencia del cinturon de seguridad del asiento trasero central |
Interruptor de encendido en posicion ON, indicador de advertencia del cinturon de seguridad del asiento trasero central apagado |
De 11 a 14 V |
|
Interruptor de encendido en posicion ON, indicador de advertencia del cinturon de seguridad del asiento trasero central encendido |
Por debajo de 1 V | |||
|
K21-19 (RCMT) - Masa de la carroceria |
R - Masa de la carroceria |
Senal de salida del indicador de advertencia del cinturon de seguridad del asiento trasero derecho |
Interruptor de encendido en posicion ON, indicador de advertencia del cinturon de seguridad del asiento trasero derecho apagado |
De 11 a 14 V |
|
Interruptor de encendido en posicion ON, indicador de advertencia del cinturon de seguridad del asiento trasero derecho encendido |
Por debajo de 1 V |

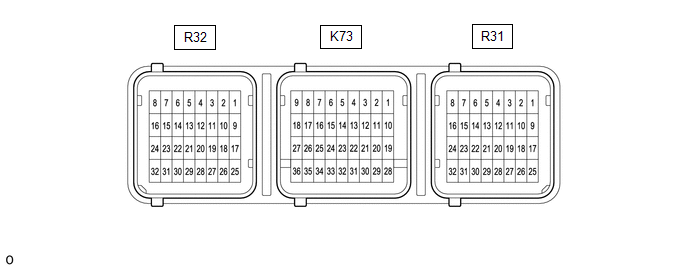

CONJUNTO DEL SENSOR DEL AIRBAG
|
No. de terminal | Simbolo de terminal | Destino |
|---|---|---|
| R32-28 | LBE+ |
Conjunto del cinturon de seguridad interior del asiento delantero izquierdo |
|
R32-27 | LBE- |
Conjunto del cinturon de seguridad interior del asiento delantero izquierdo |

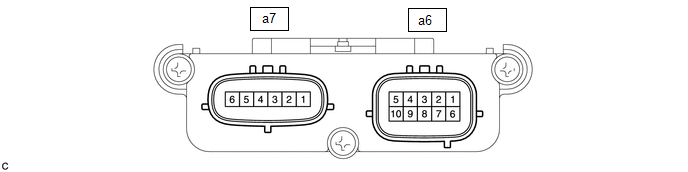

INSPECCIONE LA ECU DE DETECCION DE OCUPANTES
(a) Mida la tension y los impulsos en funcion de los valores de la tabla siguiente.
|
Terminal N° (simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Estado especificado |
|---|---|---|---|---|
|
a6-10 (GND) - Masa de la carroceria |
W-B - Masa de la carroceria |
Masa | Siempre |
Por debajo de 1 V |
|
a6-6 (IG) - a6-10 (GND) |
B - W-B | Fuente de alimentacion | Interruptor de encendido en posicion ON |
De 11 a 14 V |
|
a6-9 (BGND) - a6-10 (GND) |
P - W-B | Masa del interruptor de la hebilla del asiento del pasajero delantero |
Siempre | Inferior a 1 V |
| a6-7 (BSW) - a6-9 (BGND) |
G - P | Senal del interruptor de la hebilla del asiento del pasajero delantero |
Siempre | Generacion de impulsos |
|
a7-1 (SVC1) - a7-5 (SGD1) |
R - G | Fuente de alimentacion del sensor de clasificacion de ocupantes delantero izquierdo | Interruptor de encendido en posicion ON |
De 11 a 14 V |
|
a7-2 (SVC3) - a7-6 (SGD3) |
GR - W | Fuente de alimentacion del sensor de clasificacion de ocupantes trasero izquierdo | Interruptor de encendido en posicion ON |
De 11 a 14 V |
|
a7-3 (SIG1) - a7-5 (SGD1) |
P - G | Senal del sensor de clasificacion de ocupantes delantero izquierdo |
Interruptor de encendido en posicion ON |
Generacion de pulsos |
|
a7-4 (SIG3) - a7-6 (SGD3) |
SB - W | Senal del sensor de clasificacion de ocupantes trasero izquierdo |
Interruptor de encendido en posicion ON |
Generacion de pulsos |
|
a7-5 (SGD1) - a6-10 (GND) |
G - W-B | Masa del sensor de clasificacion de ocupantes delantero izquierdo |
Siempre | Inferior a 1 V |
| a7-6 (SGD3) - a6-10 (GND) |
W - W-B | Masa del sensor de clasificacion de ocupantes trasero izquierdo |
Siempre | Inferior a 1 V |
