INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DEL AIRBAG DE LA POSICIÓN DEL ASIENTO

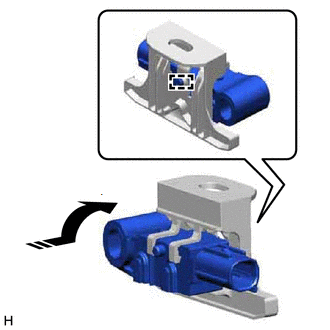

(a) Enganche el pasador e instale el sensor del airbag de posición del asiento al protector del sensor de posición de deslizamiento del asiento, como se muestra en la ilustración.

Instale en esta dirección

(b) Utilice una galga de espesores de 1.3 mm (0.0512 pulg.) e instale provisionalmente el sensor del airbag de posición del asiento con el perno "TORX".

AVISO:

  • Si el sensor de posición del airbag de asiento se ha caído al suelo, o si hay grietas, muescas u otros defectos en la caja o en el conector, sustituya el sensor de posición del airbag de asiento por otro nuevo.
  • Al instalar el sensor del airbag de posición del asiento, asegúrese de que el cableado del SRS no interfiera ni se quede atrapado entre otras piezas.

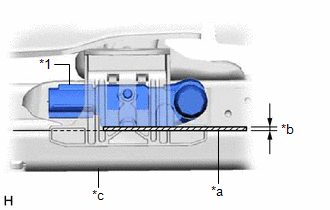

*1

Sensor del airbag de posición del asiento

*a

Galga de espesores

*b

1.3 mm (0.0512 pulg.)

*c

Riel del asiento

(c) Apriete el perno "TORX" con una llave de cubo "TORX" (T30).

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(d) Asegúrese de que la holgura entre el sensor del airbag de posición del asiento y el riel del asiento sea de 1.3 mm (0.0512 pulg.).

(e) Conecte el conector y enganche la abrazadera.

(f) Compruebe que las piezas instaladas del sensor del airbag de la posición del asiento no están flojas.

2. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO

para asiento manual: haga clic aquí

para Power Seat: haga clic aquí

3. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí
