INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
(a) Conecte todos los conectores.
(b) Para techo normal:

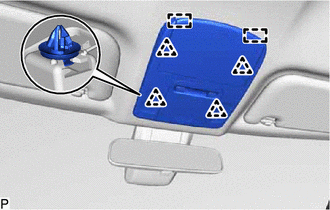

| (1) Enganche las 2 guias y los 4 clips para instalar el conjunto de la caja de la consola del techo. |
|
(c) Excepto techo normal:

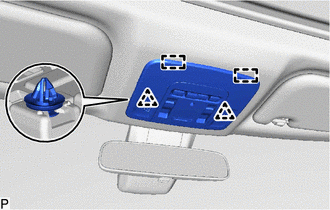

| (1) Enganche las 2 guias y los 2 clips para instalar el conjunto de la caja de la consola del techo. |
|
Montaje
Luz AmbienteComponentes
COMPONENTES ILUSTRACION
*A Para AWD
*B Para tipo doble
*C Para tipo simple
- -
*1 TABLERO DEL PISO TRASERO NO.1
*2 CUBIERTA IZQUIERDA DEL LARGUERO DEL PISO TRASERO
N*m (kgf*cm, lbf*pi.): Par de apriete especificado
- - ...
UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN
*1 CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR
*2 CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO TRASERO
*3 CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO
*4 ESPEJO EXTERIOR IZQUIERDO
*5 ESPEJO EXTE ...
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
AVISO: Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui PROCEDI ...
