Componentes
COMPONENTES

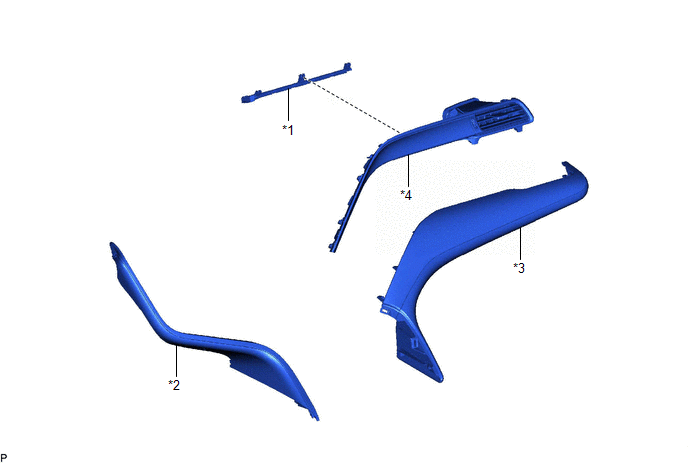

ILUSTRACION
|
*1 | CONJUNTO DE LA LUZ DEL PANEL DE INSTRUMENTOS |
*2 | CONJUNTO DE MEDIDORES DEL CAPO NO. 1 |
|
*3 | SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2 |
*4 | CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3 |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui .gif)
2. EXTRAIGA EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS No. 2
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3
Haga
clic aqui
4. EXTRAIGA EL CONJUNTO DE LA LUZ DEL PANEL DE INSTRUMENTOS

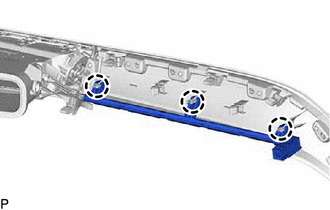

| (a) Desenganche las 3 garras. |
|

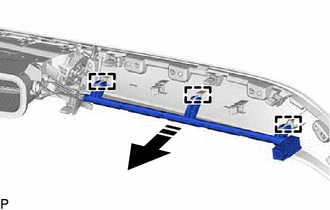

(b) Desenganche las 3 guias como se muestra en la ilustracion y extraiga el conjunto de la luz del panel de instrumentos.
.png) |
Extraiga en esta direccion |
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE LA LUZ AMBIENTAL DEL PANEL DE INSTRUMENTOS (CONJUNTO DE LA LUZ DEL PANEL DE INSTRUMENTOS)
|

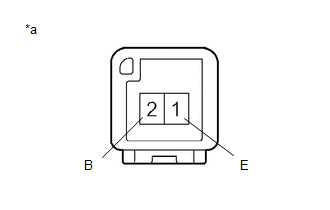

*a | Componente sin mazo de cables conectado (Luz ambiental del panel de instrumentos (conjunto de la luz del panel de instrumentos)) |
(a) Aplique tension de la bateria al conector y compruebe que se enciende la luz ambiental del panel de instrumentos.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 2 (B) Terminal negativo de la bateria (-) > 1 (E) |
Siempre | La luz ambiental del panel de instrumentos se enciende |
Si el resultado no es el especificado, sustituya la luz ambiental del panel de instrumentos (conjunto de la luz del panel de instrumentos).
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA LUZ DEL PANEL DE INSTRUMENTOS

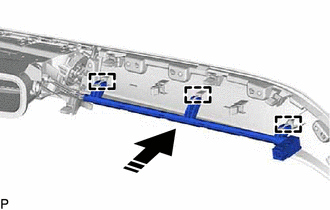

(a) Enganche las 3 guias como se muestra en la ilustracion.
.png) |
Instale en esta direccion |
(b) Enganche las 3 garras e instale el conjunto de la luz del panel de instrumentos.
2. INSTALE EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3
Haga clic aqui .gif)
3. INSTALE EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2
Haga clic aqui
4. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
