Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. AJUSTE EL ACEITE PARA COMPRESOR

(a) Cuando reemplace el conjunto del compresor con polea por uno nuevo, despues de descargar gradualmente el gas inerte (helio) de la valvula de servicio, drene la siguiente cantidad de aceite antes de realizar la instalacion.

AVISO:

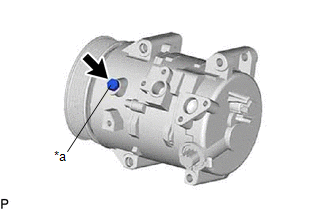

(b) Extraiga el perno de drenaje (arandela de estanqueidad) del conjunto del compresor extraido con polea.

*a

Perno de drenaje (arandela de estanqueidad)

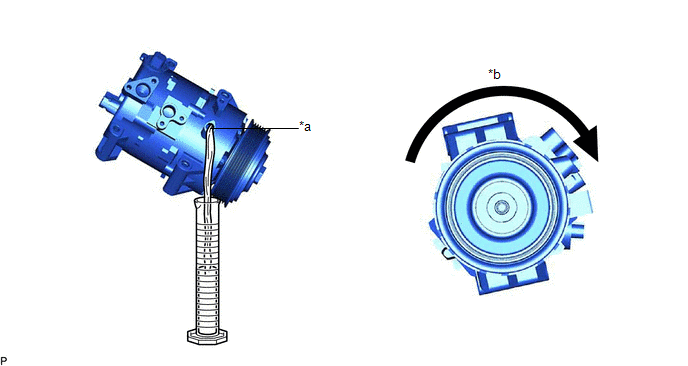

(c) Drene el aceite del compresor del orificio para el aceite del conjunto del compresor extraido con polea como se muestra en la ilustracion.

AVISO:

Asegurese de drenar el aceite del compresor del orificio para el aceite.

*a

Orificio para el aceite

*b

Gire hacia la derecha

(d) Extraiga el perno de drenaje (arandela de estanqueidad) del nuevo conjunto del compresor con polea.

OBSERVACION:

El perno de drenaje (arandela de estanqueidad) puede volver a usarse.

*a

Perno de drenaje (arandela de estanqueidad)

(e) Drene la cantidad siguiente de aceite del compresor del orificio para el aceite del nuevo conjunto del compresor con polea como se muestra en la ilustracion.

Estandar:

(La cantidad de aceite en el conjunto del compresor nuevo con polea: 70 (+15) cm? (2.37 (+0.51) fl.oz.)) - (La cantidad de aceite en el conjunto del compresor con polea extraido) = La cantidad de aceite a retirar del nuevo conjunto del compresor con polea.

AVISO:

*a

Orificio para el aceite

*b

Gire hacia la derecha

(f) Instale el perno de drenaje (arandela de estanqueidad) en el nuevo conjunto del compresor con polea.

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}

AVISO:

Asegurese de que no hay danos ni particulas extranas en el borde de la arandela de estanqueidad.

2. INSTALE EL CONJUNTO DEL COMPRESOR CON POLEA

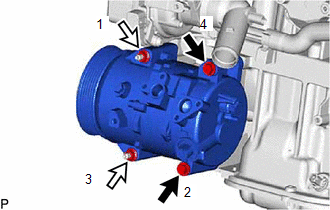

(a) Para el tipo A:

(1) Utilice una llave de cubo "TORX" E8 para instalar el conjunto del compresor con polea con los 2 esparragos prisioneros.

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

(2) Instale el conjunto del compresor con polea asi como los 2 pernos y las 2 tuercas.

Perno

Tuerca

Torque:

24.5 N·m {250 kgf·cm, 18 ft·lbf}

OBSERVACION:

Apriete los pernos y las tuercas en el orden indicado en la ilustracion.

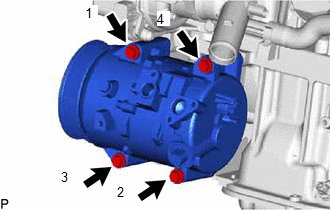

(b) Para el tipo B:

(1) Instale el conjunto del compresor con polea con los 4 pernos.

Torque:

24.5 N·m {250 kgf·cm, 18 ft·lbf}

OBSERVACION:

Apriete los pernos en el orden indicado en la ilustracion.

(c) Conecte los 2 conectores.

3. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE ASPIRACION

(a) Retire la cinta de vinilo del subconjunto de la manguera de aspiracion.

(b) Aplique abundante aceite del compresor en la junta torica nueva y en la superficie de fijacion del conjunto del compresor con polea.

Aceite de compresor:

ND-OIL 12 o equivalente

(c) Coloque la junta torica en el subconjunto de la manguera de aspiracion.

AVISO:

Mantenga la junta torica y la superficie de fijacion de la junta torica libres de particulas extranas.

(d) Con el perno, coloque el subconjunto de la manguera de aspiracion en el conjunto del compresor con polea.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

4. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1

(a) Retire la cinta de vinilo del subconjunto de la manguera de descarga del refrigerante del enfriador No. 1.

(b) Aplique abundante aceite del compresor en la junta torica nueva y en la superficie de fijacion del conjunto del compresor con polea.

Aceite de compresor:

ND-OIL 12 o equivalente

(c) Instale la junta torica en el subconjunto de la manguera de descarga del refrigerante del enfriador No. 1.

AVISO:

Mantenga la junta torica y la superficie de fijacion de la junta torica libres de particulas extranas.

(d) Conecte el subconjunto de la manguera de descarga del refrigerante del enfriador n° 1 en el conjunto del compresor con polea con el perno.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

5. CONECTE LA MANGUERA DE DERIVACION DE AGUA NO. 5

Haga clic aqui

6. INSTALE EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA

Haga clic aqui

7. INSTALE EL SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO

Haga clic aqui

8. INSTALE LA CORREA TRAPEZOIDAL RANURADA

Haga clic aqui

9. ANADA REFRIGERANTE DE MOTOR

Haga clic aqui

10. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aqui

11. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE

Haga clic aqui

12. CALIENTE EL MOTOR

Haga clic aqui

13. INSPECCIONE SI HAY FUGAS DE REFRIGERANTE

Haga clic aqui
