UBICACIÓN DE LAS PIEZAS

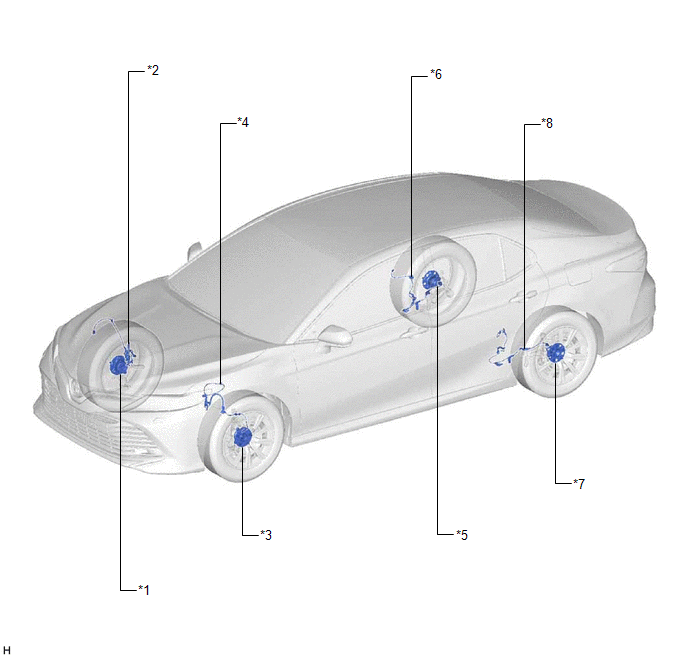

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DEL CUBO DEL EJE DELANTERO DERECHO - ROTOR DEL SENSOR DE VELOCIDAD DELANTERO DERECHO |
*2 | SENSOR DE VELOCIDAD DELANTERO DERECHO |
|
*3 | SUBCONJUNTO DEL CUBO DEL EJE DELANTERO IZQUIERDO - ROTOR DEL SENSOR DE VELOCIDAD DELANTERO IZQUIERDO |
*4 | SENSOR DE VELOCIDAD DELANTERO IZQUIERDO |
|
*5 | CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO DERECHO - SENSOR DE VELOCIDAD TRASERO DERECHO - ROTOR DEL SENSOR DE VELOCIDAD TRASERO DERECHO |
*6 | CABLE DEL SENSOR DE CONTROL DE DERRAPE DERECHO |
|
*7 | CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO IZQUIERDO - SENSOR DE VELOCIDAD TRASERO IZQUIERDO - ROTOR DEL SENSOR DE VELOCIDAD TRASERO IZQUIERDO |
*8 | CABLE DEL SENSOR DE CONTROL DE DERRAPE IZQUIERDO |

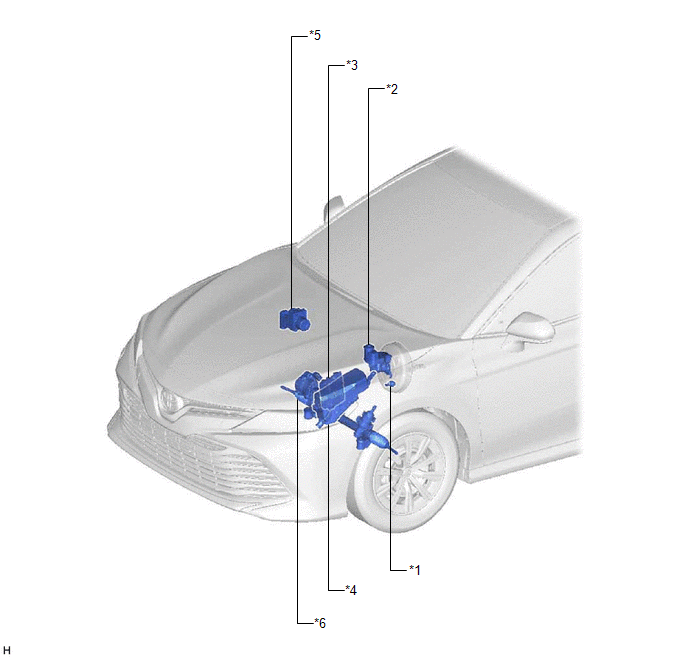

ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO |
*2 | CONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DE FRENOS - INTERRUPTOR DE ADVERTENCIA DEL NIVEL DE LÍQUIDO DE FRENOS |
|
*3 | ECM |
*4 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELÉS DEL COMPARTIMENTO DEL MOTOR - FUSIBLE ABS NO. 1 - FUSIBLE ABS NO. 2 |
|
*5 | CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE |
*6 | CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN - ECU DE LA SERVODIRECCIÓN |

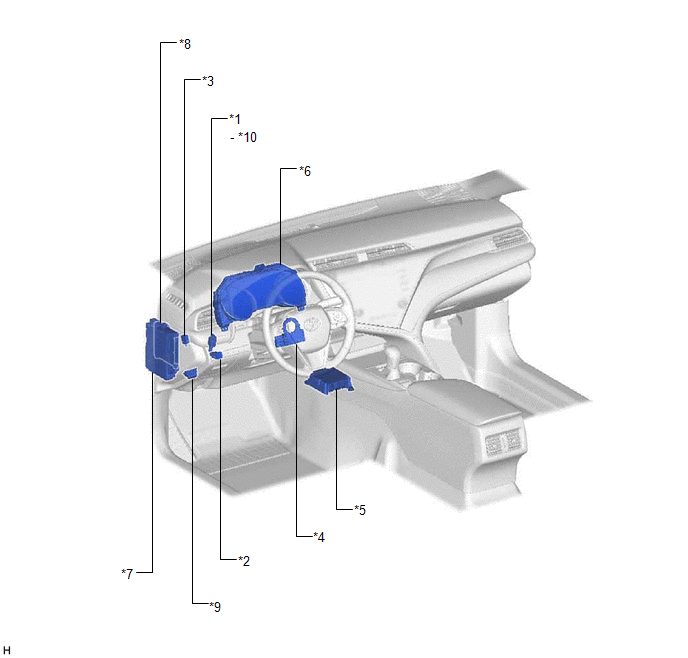

ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO |
*2 | INTERRUPTOR VSC OFF |
|
*3 | CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO |
*4 | SENSOR DEL ÁNGULO DE DIRECCIÓN |
|
*5 | CONJUNTO DEL SENSOR DEL AIRBAG - SENSOR DE VELOCIDAD DE DERRAPE Y ACELERACIÓN |
*6 | CONJUNTO DEL MEDIDOR COMBINADO - INDICADOR DE ADVERTENCIA ABS - INDICADOR DE ADVERTENCIA DEL SISTEMA DE FRENOS (INDICADOR ROJO) - PANTALLA DE INFORMACIÓN MÚLTIPLE (CONTROL DE LA TRACCIÓN APAGADO) - INDICADOR LUMINOSO VSC OFF - LUZ INDICADORA DE DESLIZAMIENTO |
|
*7 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 2 - FUSIBLE ECU-DCC NO. 1 - FUSIBLE A/BAG-IG2 - FUSIBLE STOP | *8 |
ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
|
*9 | DLC3 |
*10 | RELÉ DE CONTROL DE LAS LUCES DE FRENO |
